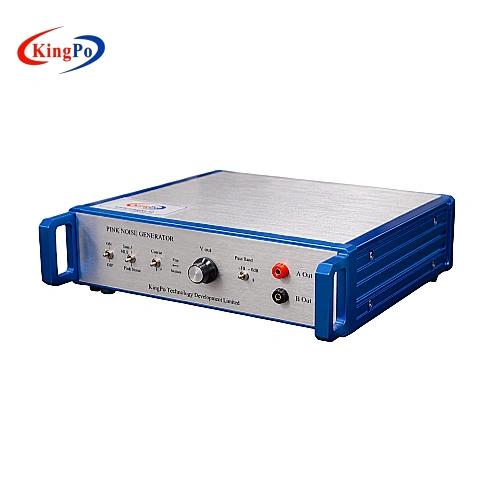

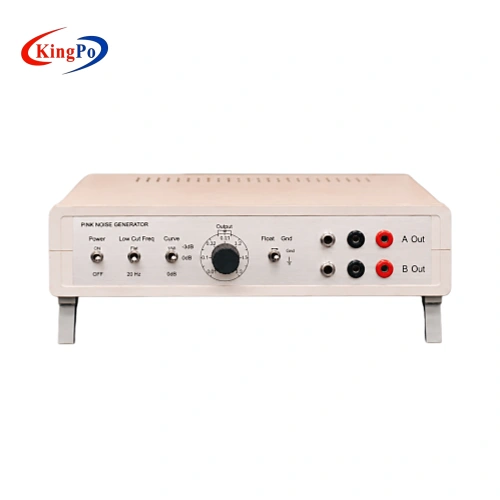

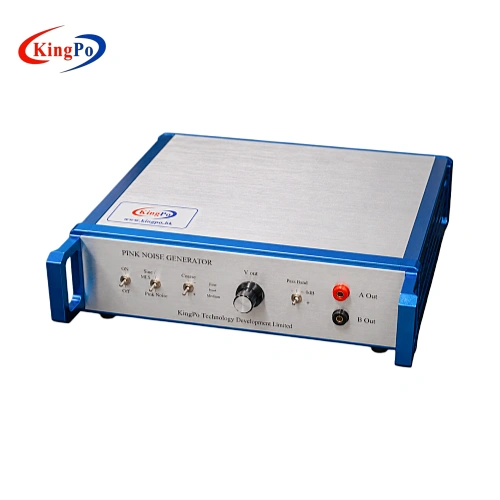

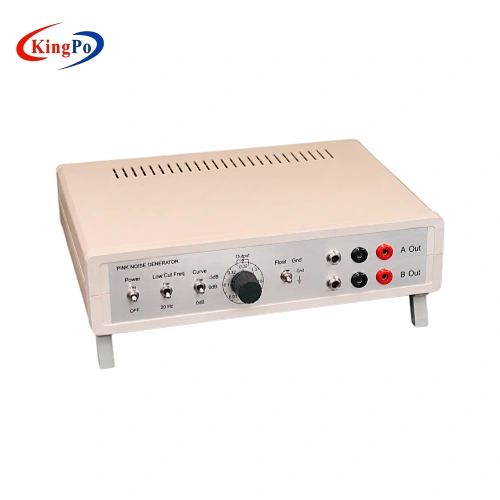

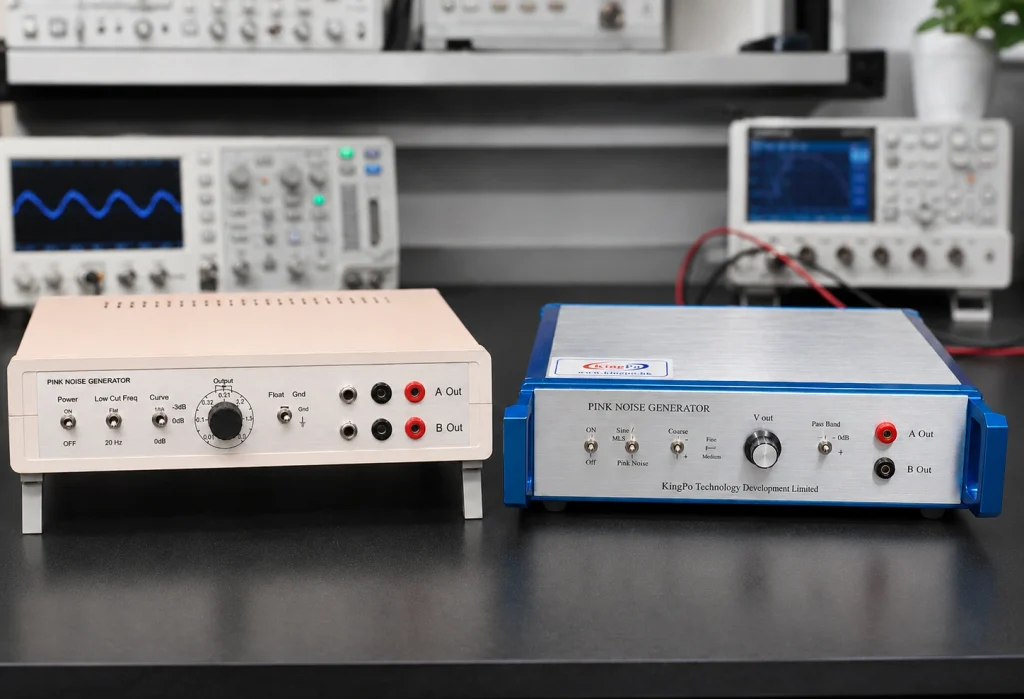

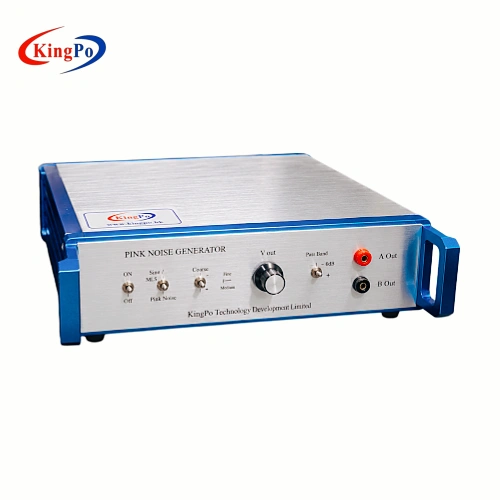

IEC 62368-1 附錄 E 粉紅噪音產生器
IEC 62368-1 附錄 E 粉紅噪音產生器是根據 IEC 62368-1 附錄 E 和 IEC 60065 第 4.2 和 4.3 條的粉紅噪音要求，為音頻放大器測試而設計的。它提供濾波後的粉紅噪音和 1000 Hz 正弦波輸出，用於對音訊放大器、AV 設備和多媒體音訊產品進行基於標準的測試。
此產生器具有雙通道輸出、可選相移、可調電壓範圍和實用音頻連接接口，可協助實驗室和製造商為研發、預合規性評估、認證準備和日常生產品質保證準備可重複的測試條件。
- 專為 IEC 62368-1 附錄 E 音訊放大器測試而設計
- 同時支援IEC 60065第4.2條和第4.3條規定的粉紅噪音訊號要求

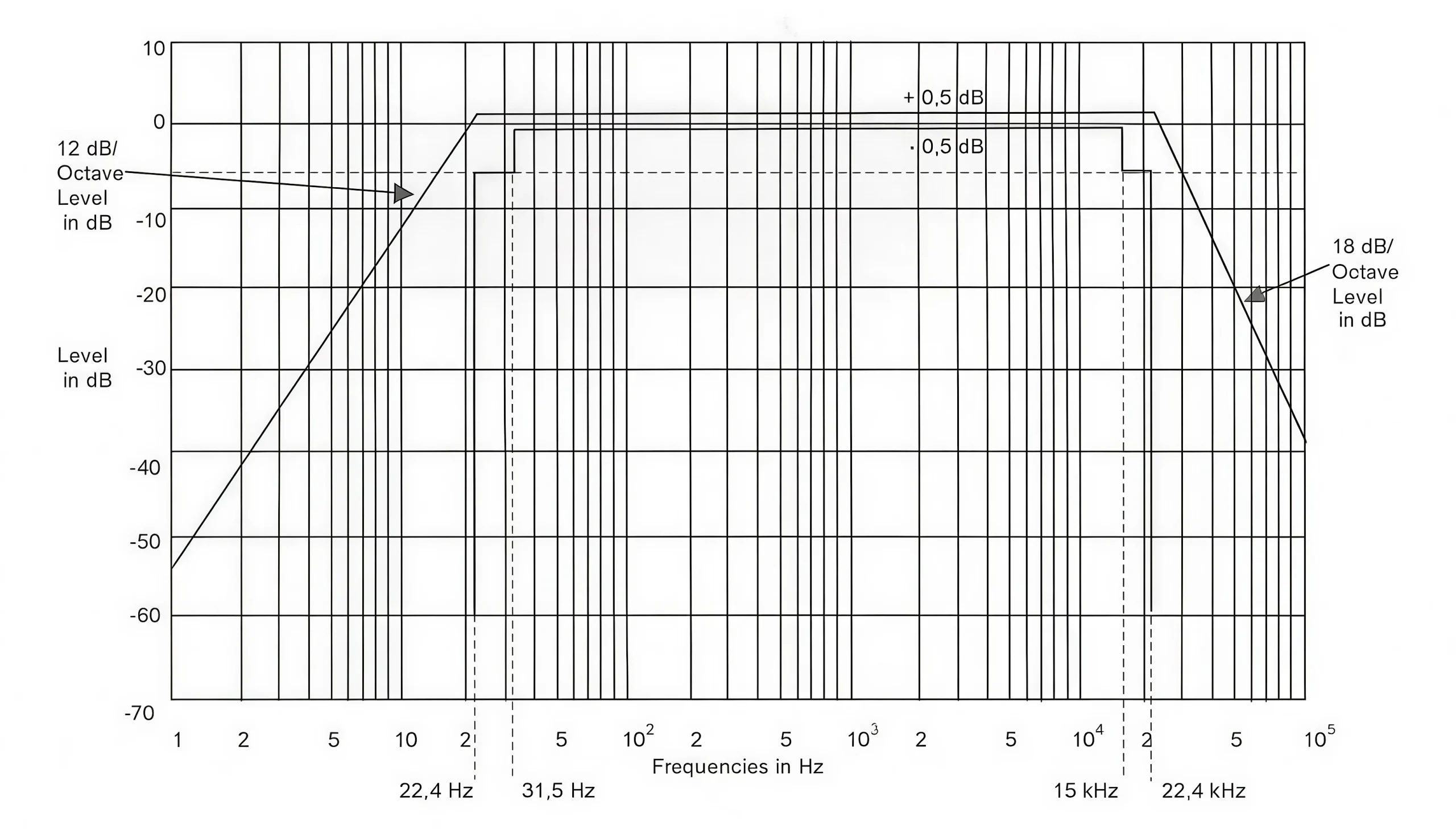

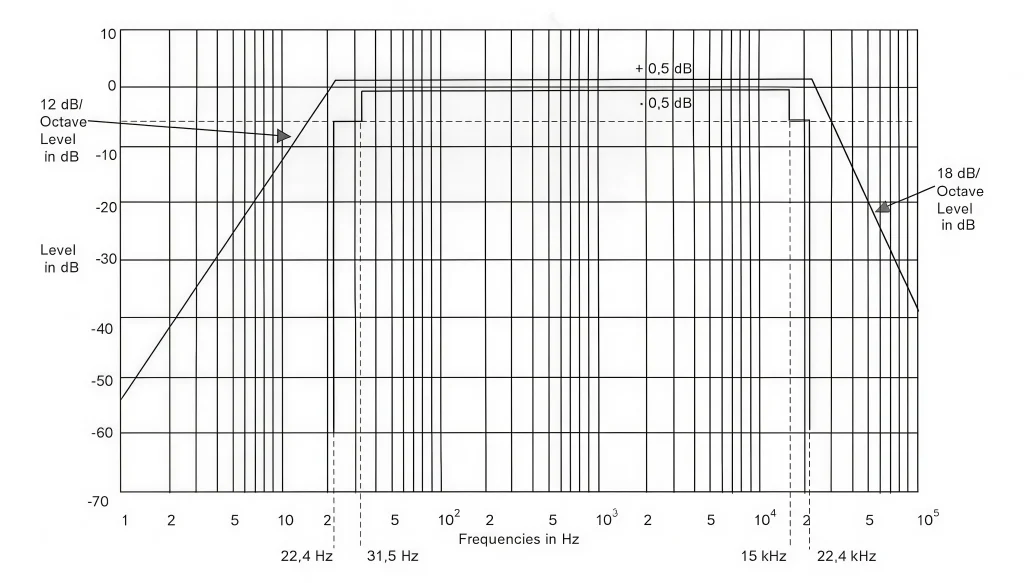

- 根據 IEC 60065 附錄 C 圖 C1 / IEC 60268 標準，濾波後的粉紅噪音輸出
- 1000 Hz 正弦波輸出，用於放大器輸出功率或削波相關檢查
- 可選擇輸出粉紅噪音或正弦波，但不能同時輸出。
- 用於立體聲或雙聲道音訊測試設定的兩個輸出通道
- 可選擇 0° 或 90° 相移，以適應不同的測試配置
- 精細調節輸出電壓，以匹配被測設備 (DUT) 的輸入要求
- RCA 和 4 毫米香蕉插頭輸出接口，連接靈活
- 適用於音訊放大器安全測試、溫升評估和生產檢驗
產品概述
在音訊放大器安全測試中，訊號源用於為被測設備創建一個明確且可重複的工作條件。其目的不僅在於檢查擴大機是否能夠產生聲音，還在於輔助決定輸出功率、評估溫升以及進行與安全相關的運作條件測試。
8280 型粉紅噪音產生器提供兩種可選訊號類型：濾波粉紅雜訊和 1000 Hz 正弦波。正弦波通常用於輸出功率或削波相關的檢查，而濾波粉紅噪音則用於在放大器負載測試期間模擬更具代表性的音訊節目訊號。
對海外B2B買家而言，可重複性是關鍵價值所在。實驗室無需使用濾波或輸出特性不明確的通用訊號源，而是可使用符合IEC 62368-1附錄E和IEC 60065相關測試要求的專用粉紅噪音產生器。
粉紅噪音和 1000 Hz 正弦波輸出
1000赫茲正弦波
1000 Hz 正弦波可用於檢查放大器的輸出能力、增益設定或非削波輸出電平。它提供了一種簡單且可重複的訊號條件，以便在進行進一步的粉紅噪音負載測試之前使用。
過濾後的粉紅噪音
為了評估音訊放大器的安全性和溫度相關性能，可以使用濾波後的粉紅雜訊來模擬更真實的負載條件。與單頻正弦波相比，它更能代表真實的音頻節目素材。
在音頻放大器測試中的應用
此訊號產生器主要用於符合IEC 62368-1附錄E標準的音訊放大器測試。它有助於提供可控的輸入訊號，以便在規定的工作條件下評估擴大機的性能。
典型的測試用途可能包括：
- 確定或檢查放大器輸出電平
- 應用濾波粉紅噪音以獲得逼真的音訊載入效果
- 支持溫度上升評估
- 準備正常運作條件測試
- 支援異常或故障相關的測試準備
- 在正式認證測試前檢查音頻放大器
- 為生產品質保證創造可重複的輸入條件
具體的測試方法、輸出水準和判斷標準應遵循適用的標準版本和實驗室批准的測試程序。
訊號輸出和連接特性
此產生器提供兩個輸出通道，可用於立體聲或雙通道放大器測試。這兩個通道的相位可以偏移至 0° 或 90°，這有助於匹配不同的放大器配置和測試程序。
輸出電平可進行精細調節，以配合被測設備 (DUT) 的輸入靈敏度。 RCA 和 4 毫米香蕉插頭輸出介面為常見的音訊產品和實驗室測試設備提供了便捷的連接方式。我們還可提供 RCA 和 3.5 毫米蓮花音頻線，用於連接被測設備。
對於實驗室而言，這一點至關重要，因為連接的便利性直接影響日常測試效率。合適的訊號源不僅應滿足訊號要求，還應能與不同類型的被測設備 (DUT) 實現穩定、可重複且便利的連接。
技術規格
| 項目 | 規格 |
|---|---|
| 產品描述* | IEC 62368-1 附錄 E 粉紅噪音產生器 |
| 型號 | 型號8280 |
| 適用標準 | IEC 62368-1 附錄 E |
| 相關標準 | IEC 60065 第 4.2 及 4.3 條 |
| 輸出訊號參考 | IEC 60065 附錄 C，圖 C1 / IEC 60268 |
| 信號類型 | 濾波後的粉紅雜訊或 1000 Hz 正弦波 |
| 同時輸出 | 粉紅噪音和正弦波不會同時輸出。 |
| 輸出通道 | 兩個輸出通道 |
| 相移 | 0°或90° |
| 輸出調整 | 輸出電壓微調 |
| 輸出連接器 | RCA 和 4 毫米香蕉型連接器 |
| 隨附的電纜 | RCA 和 3.5 毫米蓮花音線 |
| 電源供應 | 220伏交流電，50赫茲 |
| 尺寸 | 290×270×60毫米 |
| 重量 | 大約 2公斤 |
| 機械配置 | 根據最終訂單配置供貨 |
輸出電壓範圍
| 輸出範圍 | 1 kHz 正弦波 | 過濾後的粉紅噪音 |
|---|---|---|
| 低 | 0–100 mV / 1 kΩ | 0–35 mV rms / 1 kΩ |
| 媒材 | 0–1 V / 1 kΩ | 0–350 mV rms / 1 kΩ |
| 高 | 0–5 V / 1 kΩ | 0–1.7 V rms / 1 kΩ |
輸出範圍的選擇應根據被測器件 (DUT) 的輸入靈敏度、放大器額定值和適用的測試程序而定。對於正式測試，應根據實驗室的品質系統驗證輸出電平、相位設定和訊號狀況。
合規性和測試準備說明
在正式測試之前，應根據客戶的測試程序或實驗室品質體系，確認適用的標準版本、被測設備連接方式、輸出電壓範圍、相位設定、驗證方法和文件要求。
應用例子
這款粉紅噪音產生器適用於需要明確訊號源進行 IEC 62368-1 附錄 E 或 IEC 60065 相關音訊放大器測試的製造商、認證實驗室、研發團隊和生產品質保證部門。
- 音訊放大器工作狀態測試
- 在實際音頻負載下進行溫升評估
- 最大非削波輸出功率相關檢查
- AV 接收器和條形音箱驗證
- 多媒體揚聲器系統測試
- 立體聲或雙聲道擴大機測試
- 研發設計裕度評估
- 生產檢驗和常規品質保證測試
實驗室和製造商的採購價值
對B2B買家而言，這款噪音產生器的主要價值不僅在於它能產生噪音。它有助於標準化音訊放大器安全測試的測試輸入訊號，減少因訊號源不穩定、輸出電平不明確或雜訊特性不合適而造成的偏差。
對於認證實驗室而言，它支援可重複的IEC 62368-1附錄E和IEC 60065相關測試準備工作。對於製造商而言，它可用於研發、預合規性檢查以及產品提交正式測試前的日常生產檢驗。
這使得此生成器不僅適用於最終合規性測試，還適用於早期的工程驗證和品質控制。
合規與監理保證
- 此粉紅噪音產生器設計用於 IEC 62368-1 附錄 E 音訊放大器測試以及 IEC 60065 第 4.2/4.3 條粉紅噪音要求。濾波後的粉紅噪音輸出符合 IEC 60065 附錄 C 圖 C1 / IEC 60268 標準。
- 它為擴大機輸出功率檢查、溫升評估、預合規性測試和常規品質保證提供穩定的訊號源。在正式測試前，應確認適用的標準版本、被測設備 (DUT) 連接方式、輸出範圍和文件要求。
技術諮詢與配置支持
為了協助確認合適的配置並準備準確的報價，請在發送詢價時提供以下資訊。
| 所需資料 | 例 |
|---|---|
| 適用標準 | IEC 62368-1 附錄 E / IEC 60065 第 4.2 及 4.3 條 |
| 被測設備類型 | 音訊擴大機、AV接收器、條形音箱、多媒體揚聲器 |
| 輸出訊號要求 | 濾波後的粉紅噪音/1000赫茲正弦波 |
| 輸出範圍 | 低、中或高輸出範圍 |
| 通道和相位要求 | 雙通道，0°或90°相移 |
| 連接器要求 | RCA、4毫米香蕉插頭、3.5毫米蓮花插頭線 |
| 電源要求 | 220伏特交流電，50赫茲或其他要求 |
| 文件需求 | 數據表、校準文件、檢驗記錄 |
| 機械偏好 | 標準供貨或已確認訂單配置 |
在報價或購買之前，KingPo 可以協助確認發電機配置是否符合您的 IEC 62368-1 Annex E 或 IEC 60065 粉紅噪音測試設定。
