An ESU分析儀電外科設備分析儀（ESU分析儀）是一種精密測試儀器，用於驗證電外科產生器的安全性和性能。在醫療器材製造、生物醫學工程、第三方測試實驗室和校準環境中，ESU分析儀常用於測量輸出功率、高頻漏電流、峰值電壓、電流、波形特性以及回流電極監測功能。
電外科設備利用高頻電能切割組織、止血、乾燥組織或輔助其他外科手術。由於這些設備直接或間接地向患者循環系統輸送能量，因此定期進行性能驗證對於保障患者安全、保護操作人員以及符合相關法規至關重要。
IEC 60601-2-2 是高頻外科設備及高頻外科附件基本安全性和性能的關鍵國際標準。對於使用電外科產生器的實驗室和製造商而言，電外科設備分析儀提供了一個受控的測量平台，用於評估設備是否在規定的安全和性能限度內運作。
什麼是ESU分析儀？
ESU分析儀是一種專門用於電外科設備測試的醫用電氣測試儀器。它可以模擬不同的負載條件，並測量電外科發生器在切割、混合、凝血、電灼、噴霧、血管密封或其他操作模式下的輸出特性。
一個典型的 電外科設備分析儀 可測量輸出功率、電流、電壓、高頻漏電流、波峰因數、峰值電壓和波形特性。高級分析儀還可能支援 REM/CQM 測試、功率分佈曲線、自動測試序列、資料儲存和報告匯出。
為什麼電外科設備測試至關重要
電外科發生器因其能夠透過高頻能量輔助切割、凝血和組織處理，而被廣泛應用於現代外科手術。然而，輸出功率不正確、漏電流異常、波形不穩定或回流電極監測故障都可能增加燒傷、切割無效、凝血效果差或手術操作不安全的風險。
測試有助於在設備重新投入臨床使用或停止生產前發現問題。一套結構完善的電化學工作站（ESU）測試程序通常會驗證發生器在不同負載條件下是否能提供預期的輸出，漏電流是否保持在可接受的範圍內，REM/CQM警報是否能正確響應，以及輸出波形是否與所選運行模式一致。

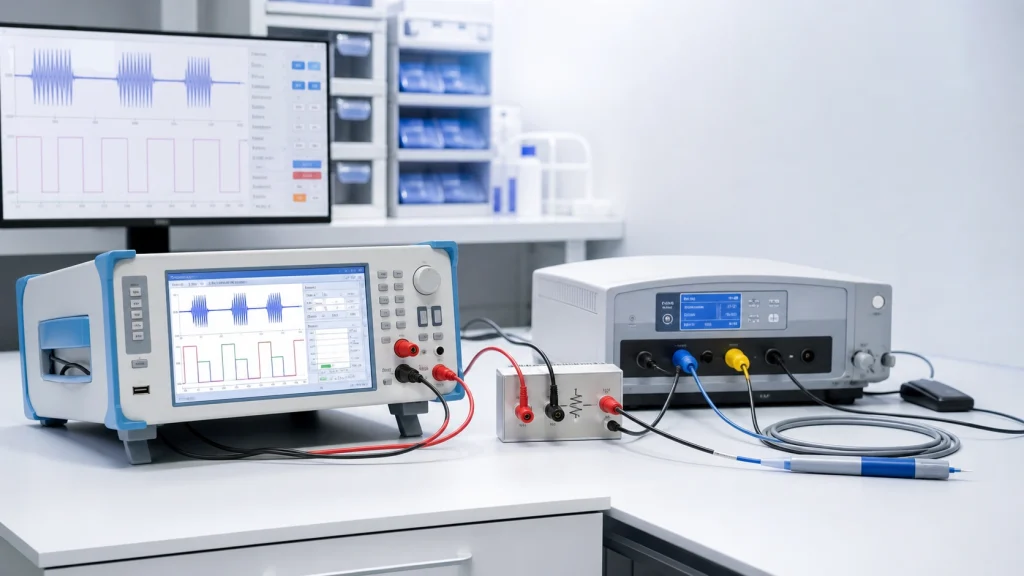

IEC 60601-2-2 及高頻手術設備
IEC 60601-2-2 適用於高頻外科設備及高頻外科附件的基本安全性和關鍵性能。該標準被國際上眾多製造商、認證機構、醫療器材檢測實驗室以及參與電外科設備評估的品質團隊廣泛採用。
在實踐中，IEC 60601-2-2 測試可能包括輸出功率驗證、高頻漏電流測試、中性電極監測檢查、警報功能驗證以及在特定運行條件下評估設備性能。 IEC 60601-2-2 電外科設備測試儀 是用於收集電外科設備安全性和性能評估測量數據的關鍵儀器之一。
ESU分析儀測量的關鍵參數
在電外科設備測試過程中，通常會測量以下參數：
| 測試參數 | 目的 | 典型評估 |
|---|---|---|
| 輸出功率 | 確認在選定模式和負載下的能量輸送 | 切割、混合、凝固和血管封閉模式 |
| 均方根電流 | 測量流經測試負載的高頻電流 | 電流穩定性和輸出一致性 |
| 峰值電壓 | 評估高壓輸出性能 | 絕緣和波形相關評估 |
| 高頻洩漏電流 | 檢查意外的高頻洩漏路徑 | 病人和操作人員安全 |
| 負載電阻 | 模擬不同的臨床和測試條件 | 負載範圍內的功率分配 |
| REM/CQM 功能 | 驗證回電極監測行為 | 阻抗範圍、警報閾值和時序 |
| 波形行為 | 評估訊號形狀和波峰因子 | 脈衝、調變或高波峰因數輸出 |
輸出功率測試
輸出功率測試是電外科設備分析儀工作中最重要的環節之一。分析儀將電外科產生器連接到已知負載電阻，並測量在選定工作模式下的輸出功率。測試通常在不同的功率設定和負載值下進行，以確認產生器的輸出符合預期的效能曲線。
常用操作模式
常見的測試模式包括純切割、混合切割、凝固、噴霧凝固、電燒和血管密封。每種模式都可能產生不同的波形和功率輸出模式，因此分析儀必須能夠捕捉穩定的均方根值，並在複雜的高頻條件下評估輸出。
對於製造商和實驗室而言，輸出功率數據可以幫助確認產品的一致性，識別異常的發電機行為，並支援 IEC 60601-2-2 合規性文件。

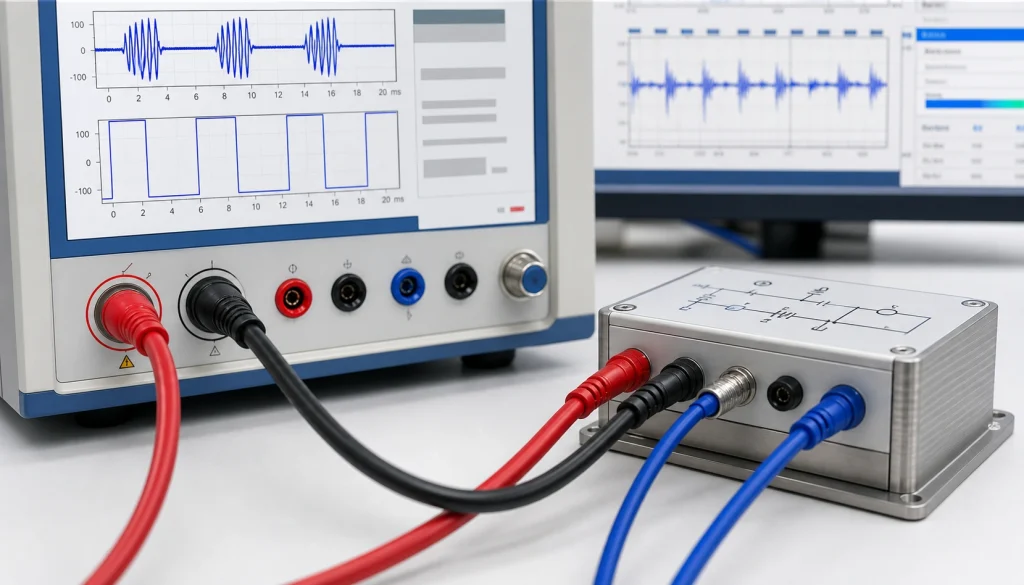

高頻漏電流測試
高頻漏電流測試用於評估可能造成安全隱患的非預期電流路徑。在電外科設備中，漏電流特別重要，因為發生器工作頻率很高，可能會產生複雜的輸出波形。
ESU 分析儀可透過預設的測試網路和配置測量高頻洩漏電流。其目的是確認洩漏電流保持在適用的安全限值內，並確保設備不會對患者、操作人員或連接的附件造成不必要的風險。
對於相關的醫療電氣安全測試，實驗室也可能使用 IEC 60601 洩漏電流測試儀 評估 IEC 60601-1 及相關醫療電氣設備標準下的漏電流需求。

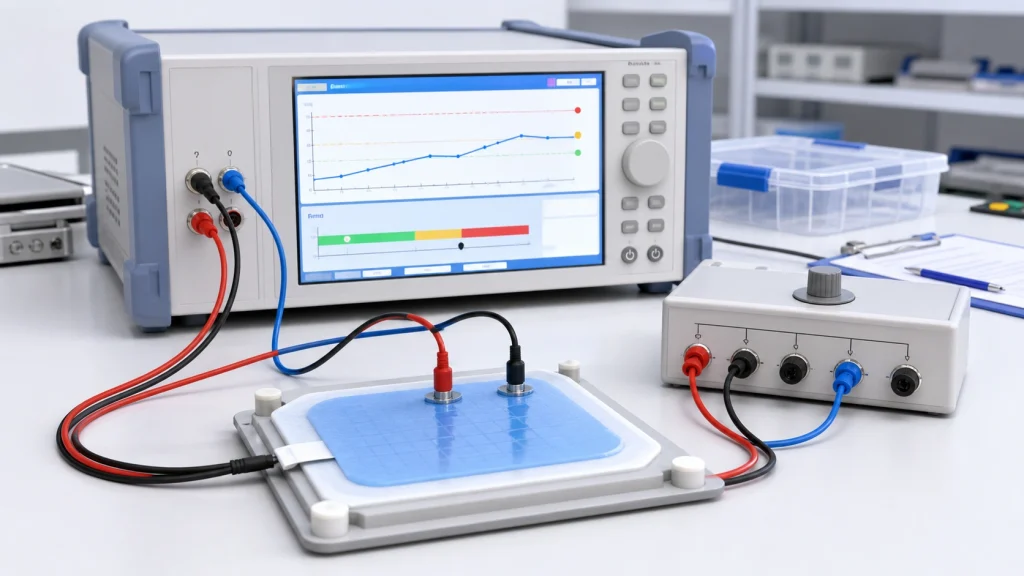

REM 和 CQM 測試
REM 代表回流電極監測器，CQM 代表接觸式品質監測器。這些系統用於監測患者回流電極與患者之間的接觸品質。如果接觸狀況變得不安全，電外科發生器應根據其設計發出警報或中斷輸出。
具備 REM/CQM 模擬功能的 ESU 分析儀可改變阻抗值，模擬短路或開路情況，並檢查產生器是否反應正確。這有助於驗證警報閾值、監測範圍、反應時間和回流電極安全性能。
對於中性電極相關的驗證， NE接觸阻抗測試儀 可用於支援符合 IEC 60601-2-2 相關要求的接觸阻抗測試。
波形、波峰因數和峰值電壓評估
現代電外科產生器可根據所選模式產生連續波形、脈衝波形、調製波形或高波峰因數波形。基本測量工具可能無法準確捕捉這些波形。專用測量工具可以更精確地測量這些波形。 高頻電外科分析儀 採用高頻感測器、高速取樣和真 RMS 測量方法來評估複雜的 ESU 輸出。
波形分析有助於工程師了解發電機輸出是否穩定且與所選模式一致。波峰因數和峰值電壓資料還可以支援風險分析、故障排除和合規性測試。

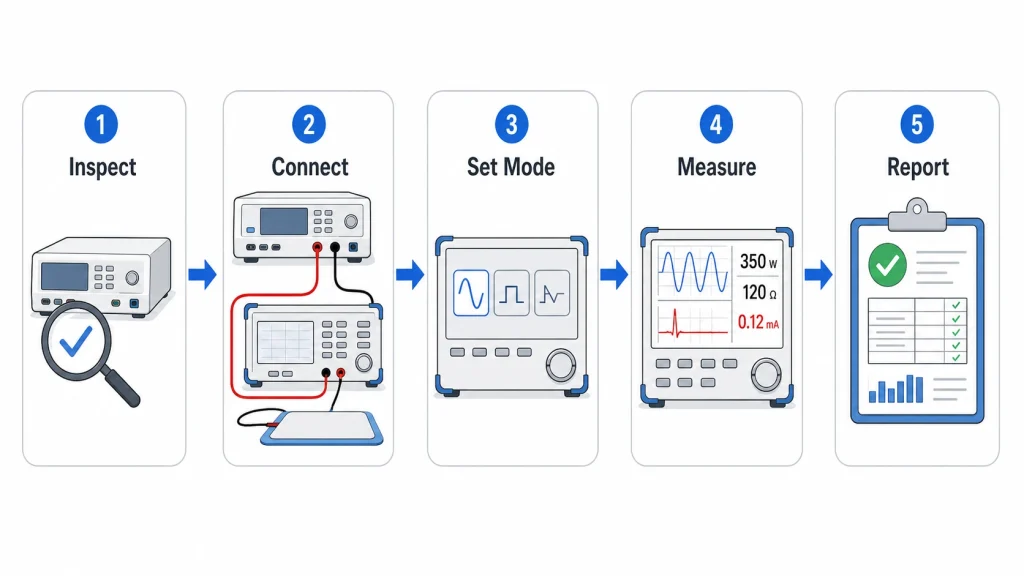

典型的 ESU 分析儀測試程序
典型的電外科設備分析儀測試流程包括以下步驟：
- 檢查電外科產生器、附件、電纜和分析儀連接。
- 選擇適用的測試標準、測試模式和負載電阻。
- 根據測試設置，將 ESU 輸出連接到分析儀。
- 設定發生器的輸出模式，例如切割、混合或凝固。
- 測量輸出功率、均方根電流、峰值電壓和波形特性。
- 使用所需的測試網路進行高頻洩漏電流測試。
- 運行 REM/CQM 阻抗模擬和警報驗證。
- 記錄測試結果，將數值與驗收標準進行比較，並撰寫報告。
具體操作流程取決於發電機設計、當地品質系統、適用標準和實驗室測試方案。
如何選擇電外科設備分析儀
在選擇 ESU 分析儀時，實驗室和製造商應考慮測量範圍、精度、負載電阻選項、波形擷取能力、漏電流測試功能、REM/CQM 模擬範圍、資料導出和合規性支援。
重要甄選因素
- 輸出功率測量範圍和分辨率
- 峰值電壓和均方根電流測量能力
- 高頻漏電流測試功能
- 可選負載阻力範圍
- REM/CQM 模擬與警報驗證
- 波形顯示和資料記錄
- 自動化測試序列和報告匯出
- 支援符合 IEC 60601-2-2 標準的電外科設備測試
KP-8850 高頻電外科設備分析儀專為 1 MHz 以下的電外科設備性能和安全性驗證而設計。它支援輸出功率測試、高頻漏電流測量、峰值電壓和電流測量、REM/CQM 測試、波形顯示、功率分佈曲線以及數據報告，適用於實驗室、醫療器材製造商和生物醫學工程團隊。
ESU分析儀應用
| 用戶類型 | 典型用途 |
|---|---|
| 醫療器械製造商 | 研發驗證、生產品質控制和最終檢驗 |
| 第三方檢測實驗室 | IEC 60601-2-2 符合性和驗收測試 |
| 醫院生物醫學工程團隊 | 預防性維護和維修後驗證 |
| 校準和計量機構 | 測量驗證和可追溯性支持 |
| 電外科發生器服務團隊 | 故障排除和性能檢查 |
關於 ESU 分析儀的常見問題
ESU分析儀測量的是什麼？
ESU 分析儀可測量電外科產生器的輸出參數，例如功率、電流、電壓、高頻漏電流、波形特性、波峰因數和 REM/CQM 響應。
ESU分析儀是否用於IEC 60601-2-2測試？
是的。 ESU 分析儀通常用於收集與 IEC 60601-2-2 相關的電外科設備安全性和性能測試的測量數據。
ESU分析儀和通用電氣安全測試儀有什麼不同？
通用電氣安全測試儀主要用於醫療電氣安全程序中的洩漏電流、絕緣性或介電強度等測試。 ESU 分析儀專為高頻電外科產生器輸出測試而設計，包括功率、波形、高頻洩漏電流和回流電極監測功能。
為什麼REM/CQM測試很重要？
REM/CQM 測試用於驗證電外科發生器是否能夠偵測到不安全的迴路電極接觸狀況。這有助於降低因電極接觸不良和意外熱損傷而產生的風險。
誰在使用電外科設備分析儀？
典型使用者包括醫療器材製造商、生物醫學工程師、醫院維護團隊、第三方測試實驗室、校準機構和電外科產生器服務提供者。
更多技術資訊
對於需要進行 IEC 60601-2-2 電外科設備測試的實驗室，專用的 ESU 分析儀應提供穩定的高頻測量、可選擇的負載電阻、洩漏電流測試、REM/CQM 模擬和可追溯的報告功能。
