ISO 20653 IPX9K 시험 챔버 | 자동차용 고압 고온 물 분무 시험기
ISO 20653 IPX9K 시험 챔버는 도로 차량용 전기 부품 및 자동차 부품에 특화된 전문가용 고압·고온 수압 분무 시험기입니다. ISO 20653, IEC 60529 및 DIN 40050-9 IPX9K 시험 표준을 완벽하게 준수합니다. 이 ISO 20653 IPX9K 시험 챔버는 방수 성능 검증을 위한 정확하고 재현 가능한 결과를 제공합니다.
- 표준 준수: ISO 20653, IEC 60529, DIN 40050-9(IPX9K)
- 시험 조건고압 8~10 MPa (80~100 bar), 고온 80 ± 5°C
- 물 흐름 율유량: 14~16 L/min (조절 가능, 폐루프 제어)
- 스프레이 거리길이: 100~150mm (조절 가능)
- 스프레이 각도: 0°, 30°, 60°, 90° (정밀 레일 장착형 노즐)
- 턴테이블직경 400mm, 회전 속도 4~6rpm, 최대 하중 100kg

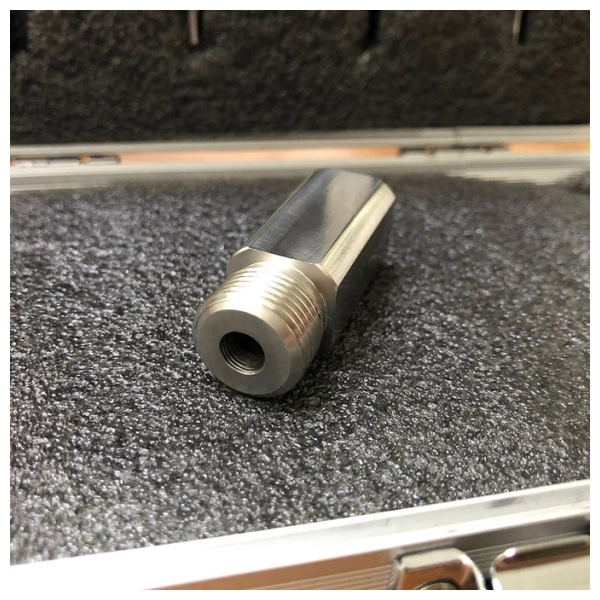

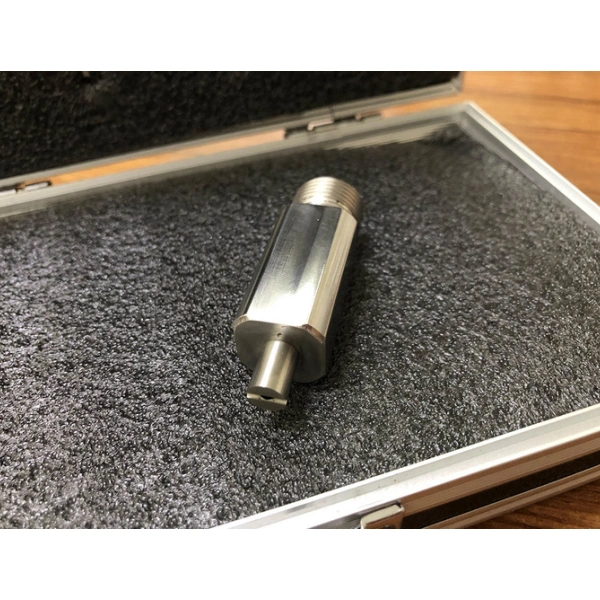

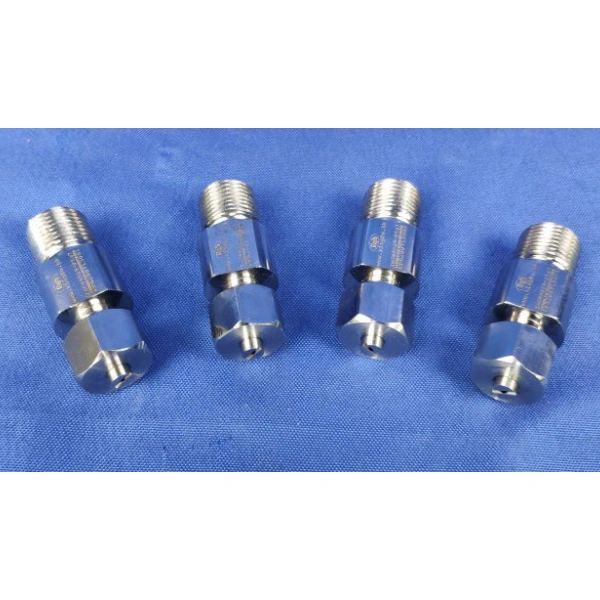

- 대통 주둥이: SUS304 스테인리스강, IEC 60529 규격에 따라 엄격하게 제조됨 (그림 7 치수 참조)
- 제어 시스템7인치 컬러 터치스크린 + 폐루프 압력/유량 조절 기능을 갖춘 PLC
- 물 펌프이탈리아에서 수입한 고압 고온 플런저 펌프
- 물 탱크용량: 70리터 (재순환 없이 120초 완전 순환 지원)
- 안전 기능누전 차단, 과부하 차단, 단락 차단, 도어 열림 연동 장치
- MOQ: 1 세트
- 배송시간: 25 영업일
ISO 20653 IPX9K 시험 챔버 설명
ISO 20653 자동차 부품용 IPX9K 방수 시험 챔버
ISO 20653 IPX9K 시험 챔버는 도로 차량용 전기 장비 및 자동차 부품용으로 개발된 특수 고압·고온 워터젯 시험 시스템입니다. 이 시스템은 고압 세차 및 스팀 세척과 같은 극한 조건을 정확하게 시뮬레이션하여 헤드라이트, 테일라이트, 센서, 카메라, 커넥터, ECU, 배터리 케이스 및 고전압 부품을 포함한 자동차 부품의 방수 성능과 밀봉 무결성을 평가합니다.
이 ISO 20653 IPX9K 시험 챔버는 도로 차량에 대한 ISO 20653 요구 사항을 완벽하게 준수하여 정밀하고 반복 가능한 IPX9K 시험을 제공합니다. 업계에서 IPX9K 방수 시험 챔버 및 자동차용 IPX9K 시험 챔버로 널리 사용되고 있습니다.
기술적 인 매개 변수
| 매개 변수 | 스펙 | 비고/참고 |
|---|---|---|
| 적용 기준 | ISO 20653, IEC 60529, DIN 40050-9 | 도로 차량용 IPX9K 등급 |
| 수압 | 8~10 MPa (80~100 bar) | 조절 가능한 폐루프 제어 |
| 수온 | 80 ± 5°C | 고온 내성 시스템 |
| 물 흐름 율 | 14–16L/분 | 폐쇄 루프 조절 |
| 스프레이 거리 | 100–150 mm | 조절할 수 있는 |
| 스프레이 각도 | 0 °, 30 °, 60 °, 90 ° | 정밀 레일 장착형 노즐 |
| 턴테이블 | 직경 400mm, 회전 속도 4~6rpm, 최대 하중 100kg | 대형 자동차 부품에 적합합니다. |
| 대통 주둥이 | IEC 60529에 따른 SUS304 스테인리스강 그림 7 | 엄격한 치수 공차 |
| 제어 시스템 | 7인치 터치스크린 + PLC | 압력, 유량, 온도의 실시간 모니터링 |
| 물 펌프 | 이탈리아에서 수입한 고압 고온 플런저 펌프 | 극한 조건에서도 안정적인 성능 |
| 물 탱크 용량 | 70 L | 재순환 없이 120초 전체 테스트 사이클을 지원합니다. |
| 챔버 내부 크기 | 1100 800 × × 1000 MM | SUS304 스테인리스강 구조 |
| 외형 치수 | 1850 1100 × × 1950 MM | - |
| 전원 공급 장치 | 교류 380V, 50Hz, 25kW | - |
| 안전 보호 | 누전, 과부하, 단락, 도어 열림 연동 장치 | 종합적인 실험실 안전 |
ISO 20653 IPX9K 시험 챔버는 고품질 SUS304 스테인리스강으로 제작되어 고압 및 고온의 연속 작동 조건에서도 탁월한 내식성을 제공합니다. 정밀 노즐 시스템은 IEC 60529 그림 7에 따라 엄격하게 제조되었으며, 정확한 위치 지정을 위해 레일 시스템에 장착됩니다.
이탈리아에서 수입한 고압, 고온 플런저 펌프와 주파수 변환기 제어 장치가 결합되어 안정적인 압력과 유량을 제공합니다. 폐쇄 루프 제어 시스템은 탁월한 테스트 반복성을 보장합니다. 이 고압 물 분무 테스트 챔버는 까다로운 자동차 테스트 요구 사항을 충족하도록 특별히 설계되었습니다.
테스트 원리
ISO 20653 IPX9K 시험 챔버는 고압 및 고온의 물 분사를 통해 도로 차량용 전기 부품의 방수 성능을 평가합니다. 시험 시편은 챔버 내부의 회전식 턴테이블에 단단히 고정됩니다. 고온(80°C)의 물은 정밀 노즐을 통해 고압(8~10 MPa)으로 4가지 지정된 각도(0°, 30°, 60°, 90°)에서 분사되며, 각 각도에서 30초씩 분사됩니다(총 시험 시간 120초). 턴테이블은 시험 시간 내내 지속적으로 회전하여 모든 방향에서 균일한 노출이 이루어지도록 합니다. 시험이 완료되면 시편에 물 침투, 기능 저하 및 밀봉 무결성을 철저히 검사하여 ISO 20653에 정의된 도로 차량용 IPX9K 등급 요구 사항을 충족하는지 여부를 판단합니다.
일반적인 오류 완화
정확하고 반복 가능하며 표준을 준수하는 시험 결과를 얻으려면 다음과 같은 모범 사례를 강력히 권장합니다.
- 인증된 측정 장비를 사용하여 각 테스트 시리즈 전에 압력, 유량 및 온도를 교정하십시오.
- 시료의 정확한 위치 선정, 안전한 고정 및 턴테이블 위에서의 올바른 방향을 확인하십시오.
- 노즐 막힘을 방지하고 일관된 분사 성능을 유지하려면 깨끗한 여과수를 사용하십시오.
- 지정된 분사 거리(100~150mm)를 유지하고 노즐의 마모 또는 손상 여부를 정기적으로 점검하십시오.
- 압력, 유량, 온도, 시간 및 관찰 내용을 포함한 모든 주요 테스트 매개변수를 기록하여 완벽한 추적성과 규정 준수 문서를 확보하십시오.
주요 사용 사례 및 비즈니스 가치
이 ISO 20653 IPX9K 시험 챔버는 자동차 부품 제조업체와 1차 협력업체에 필수적인 도구입니다. 이 챔버를 통해 극한의 고압 및 고온 조건에서 전기 부품의 방수 성능을 정밀하게 검증할 수 있습니다. 개발 초기 단계에서 잠재적인 밀봉 취약점을 파악함으로써, 도로 차량용 ISO 20653 요구사항 준수를 보장하고, 수분 침투로 인한 현장 고장 위험을 크게 줄이며, 제품 개발 및 인증 일정을 단축할 수 있습니다.
산업 응용 분야 및 실험실 시나리오
- 자동차 부품 제조업체 — 헤드라이트, 테일라이트, 센서, 카메라, 커넥터 및 ECU의 방수 테스트
- 신에너지 자동차 공급업체 — 배터리 팩, 충전 포트, 인버터 및 고전압 부품의 밀봉 검증
- 제3자 인증 연구소 — ISO 20653 및 IEC 60529 IPX9K 규격 준수 및 형식 승인 시험
- 품질 관리 부서 — 차량 전기 부품의 생산 배치 검증 및 입고 검사
- 연구개발센터 — 혹독한 환경에서 작동하는 도로 차량 부품의 방수 설계 검증 및 최적화
전략적 구매의 이점 및 글로벌 지원
- 도로 차량용 ISO 20653 규격을 완벽하게 준수하는 정밀한 고압(8~10 MPa) 및 고온(80°C) 워터젯 시뮬레이션
- 견고한 SUS304 스테인리스 스틸 챔버 구조와 100kg의 고용량 턴테이블을 갖추고 있습니다.
- 최첨단 7인치 터치스크린 PLC 제어 시스템과 폐루프 압력 및 유량 조절 기능을 통해 탁월한 반복성을 제공합니다.
- ISO 9001, ISO 14001, ISO 45001 및 CE 인증을 받은 품질 경영 시스템에 따라 제조되었습니다.
- 동관 시설에서 제공하는 평생 기술 지원과 함께 포괄적인 1년 보증이 제공됩니다.
규정 준수 및 규제 보증
ISO 20653 IPX9K 시험 챔버는 다음 규격에 따라 엄격하게 설계 및 제조되었습니다. ISO 20653:2023, IEC 60529또한 도로 차량 전기 장비의 고압·고온 워터젯 테스트에 대한 DIN 40050-9 규격을 준수합니다. 자동차 산업에서 전문적인 IPX9K 방수/방진 테스트 챔버로 널리 인정받고 있으며, 자체 검증 및 제3자 인증 테스트 모두에 적합합니다.
계측 무결성 및 검증
- 공장 무료 교정 서비스: 각 제품에는 포괄적인 추적 가능한 교정 인증서가 기본으로 제공됩니다.
- 제3자 ISO 17025 인증: 가장 엄격한 실험실 및 인증 요건을 충족하도록 요청 시 제공 가능합니다.
- 성능 검증: 대량 생산되는 자동차 테스트 및 규정 준수 작업에는 압력, 유량 및 온도 센서의 정기적인 교정이 권장됩니다.
기술 문의 및 전문가 지원
맞춤형 챔버 구성, 활선 테스트 설정, 추가 고정 장치 또는 자동차 애플리케이션에 최적화된 기타 환경 테스트 장비와의 통합에 대해서는 당사 엔지니어링 팀에 문의하십시오. 24시간 이내에 전문적인 기술 권장 사항과 견적을 제공해 드립니다.
우리가 제공하는 핵심 가치
- 도로 차량용 ISO 20653 IPX9K 고압·고온 워터젯 테스트의 정확하고 반복 가능한 검증
- 견고한 구조와 정밀 노즐 시스템, 폐루프 제어를 통해 탁월한 테스트 신뢰성을 제공합니다.
- 자동차 방수 성능 검증 및 규정 준수를 위한 전문 솔루션
- 완벽한 기술 지원, 교정 서비스 및 장기적인 파트너십을 제공합니다.
