IEC 60950-1 2.10.8.4項 プリント回路の摩耗強度自動試験装置

IEC 60950-1 条項2.10.8.4 自動耐摩耗性試験装置 - プリント回路摩耗強度試験装置

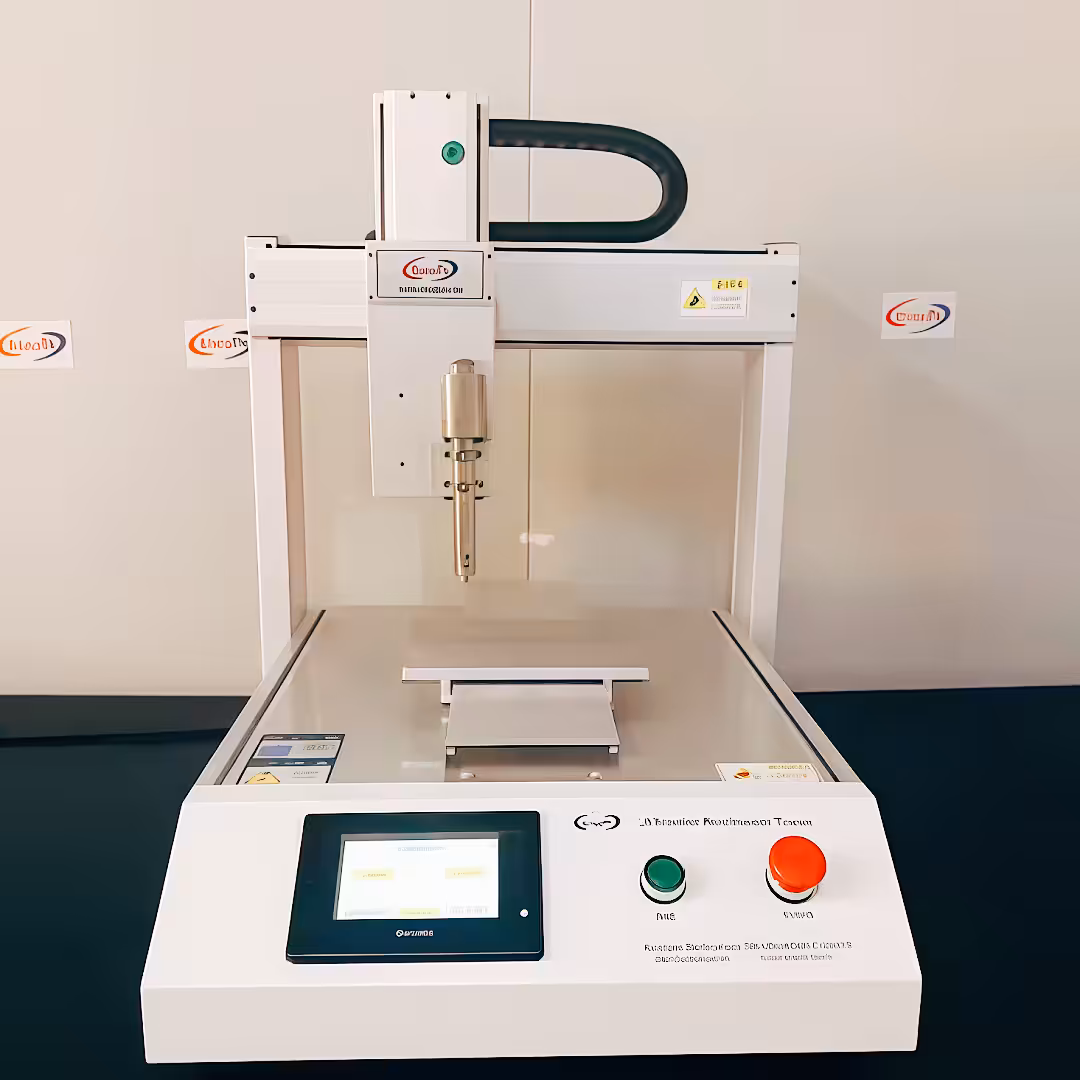

その IEC 60950-1 2.10.8.4項 自動摩耗抵抗試験装置 キングポー社が製造する高精度自動試験装置で、プリント基板（PCB）の摩耗強度を評価するために特別に設計されています。 IEC 60950-1 条項 2.10.8.4 では、このテスターは最大電位勾配のポイントで 5 組の導電部品と介在する分離にわたって制御された傷を作成し、安全性や機能性を損なうことなく、マーキング、コーティング、絶縁体が機械的摩耗に耐えられることを確認します。

ITおよびAV機器では、PCBマーキング（警告、シンボル、端子）は摩耗後も判読可能でなければなりません。KINGPOテスターは、硬化鋼製のピンを用いて、標準化された傷を正確な速度と力で付与することでこの問題に対応します。これにより、メーカー、試験機関、品質保証チームはコーティングの耐久性を検証し、判読不能なラベルや露出した導体などのリスクを回避できます。

この自動耐摩耗性試験装置は、高いトレーサビリティを備え、一貫性と再現性のある結果を提供するため、サーバー、ルーター、電源、モニター、その他の電子製品の PCB における規制遵守、設計検証、品質保証に不可欠です。

 中核的な役割と目的

テスターは PCB の自動研磨を実行して次の項目をチェックします。

• 機械的ストレス下におけるコーティングおよびマーキングの耐久性
• 最大電位勾配点では損傷なし
• プリント回路の安全性に関する条項2.10.8.4への準拠
• 絶縁不良や信号問題の防止

実際の摩耗をシミュレートし、長期的な PCB の信頼性を確保します。

プロフェッショナルな施工と技術的精度

主な機能は次のとおりです。

• スチールピン：硬化円錐先端（角度40°、半径0.25 mm±0.02 mm）
• スクラッチ速度: 20 mm/s ±5 mm/s
• 力: 10 N ±0.5 N
• スクラッチ角度：80～85°
• ピッチ: 間隔 ≥5 mm、端から ≥5 mm

これにより、PCB の摩耗強度テストを正確かつ繰り返し実行できるようになります。

主なユースケースとビジネス価値

テスターは主要なステージをサポートします:

• 研究開発と設計検証 — エンジニアは、耐摩耗性を高めるために PCB コーティングとマーキングを最適化します。
• コンプライアンス認証 — ラボは、CE、UL、CB スキーム、CCC 申請用のレポートを生成します。
• 生産品質管理 — 製造業者は、一貫性を確保し、故障を防ぐためにバッチをテストします。
• 故障解析 — 返品された製品の摩耗関連の欠陥を調査します。

耐久性のある PCB の提供、認証期間の短縮、品質コストの削減に役立ちます。

コンプライアンスと規制保証

IEC 60950-1 2.10.8.4項に完全準拠。IT/AV製品のCE、UL、CBスキーム、CCC要件に準拠。定期的な校正を推奨します。
