Set di misuratori IEC 60309 – Kit completo di conformità IEC 60309-2 | KingPo
Kit di misuratori di precisione conformi alla norma IEC 60309-2 per spine e prese industriali: acciaio inossidabile resistente, verifica dimensionale e di sicurezza completa, ideale per produttori e laboratori
- Copertura completa IEC 60309-2 Indicatori Fig.201–215 completi per 16/20A–125/100A, >50V e ≤50V: tutti i test dimensionali, di compatibilità, rigidità e sicurezza in un unico kit.
- Acciaio inossidabile temprato di precisione Struttura durevole e ad alta precisione per un uso ripetuto in laboratorio e in linea di produzione.
- Chiarezza Go/No-Go Il design chiaro di approvazione/rifiuto riduce al minimo gli errori e velocizza l'ispezione.
- Certificazione pronta Strumento essenziale per produttori e laboratori per ottenere la conformità CB, CE, CCC.
- Kit tutto in uno (~76 pezzi) Elimina l'approvvigionamento separato, risparmia tempo e garantisce la conformità agli standard.
Descrizione del calibro IEC 60309
Nella certificazione di spine e prese industriali, il kit completo di calibri IEC 60309 è essenziale per una verifica dimensionale e di sicurezza precisa secondo la norma IEC 60309-2:2021. I calibri passa/non passa in acciaio inossidabile temprato di KingPo coprono le figure da 201 a 215 per correnti nominali da 16A a 125A.
I nostri calibri IEC 60309 sono fabbricati rigorosamente secondo IEC 60309-1: 2021 and IEC 60309-2: 2021 standard.
Kit di conformità per misuratori di prese e spine industriali IEC 60309-2 (set completo)
Presentazione prodotto Questo kit di misura completo è progettato per test e verifiche precisi di spine industriali, prese di corrente, connettori e ingressi di apparecchi in conformità con IEC 60309-2 (Requisiti di intercambiabilità dimensionale per accessori a perno e a tubo di contatto).
Garantisce la conformità agli standard internazionali di sicurezza e dimensionali per correnti nominali da 16/20 A fino a 125/100 A e tensioni nominali di esercizio superiori a 50 V (o non superiori a 50 V in casi specifici).
Ideale per produttori, laboratori di prova, enti di certificazione e reparti di controllo qualità. Il kit include calibri "Passa" e "Non Passa" per controlli dimensionali (d1, d2, l1, d4), verifica di compatibilità, rigidità dell'involucro in condizioni di umidità/caldo, ispezione dei buchi di fase e protezione contro l'inserzione unipolare.
Vantaggi principali
- Acciaio inossidabile lavorato con precisione per una durata e una precisione a lungo termine
- Copre tutte le principali configurazioni previste dalla norma IEC 60309-2 (16/20 A, 32/30 A, 63/60 A, 125/100 A)
- Supporta accessori con tensione nominale >50 V e ≤50 V
- Essenziale per la certificazione di terze parti, i test sulla linea di produzione e la conformità normativa
- Set completo di figure standard corrispondenti (Fig. 201 a Fig. 215)
Specifiche
- Materiale: acciaio inossidabile temprato
- Conformità agli standard: IEC 60309-2 (ultima edizione)
- Applicazioni: Spine e prese industriali (tipo a spinotto e a manicotto), giunti, prese per elettrodomestici
- Quantità per articolo: come elencato di seguito (totale ~76 pezzi)
- Utilizzo: test Go/No-Go, compatibilità, rigidità e controlli di sicurezza
Contenuto del set di misuratori IEC 60309
| No. | articoli | Descrizione e scopo | Qta |
|---|---|---|---|
| 1 | IEC 60309-2 Fig.201 | Prese e connettori da 16/20A, 32/30A, 63/60A e 125/100A (>50V) – Calibri “Go” per il controllo delle dimensioni d1, d2, l1
Missione: Calibri di misura, d1 d2 l1, connettori per prese, controllo dimensioni massime, criteri di accettazione |
7 |
| 2 | IEC 60309-2 Fig.202 | Prese e connettori da 16/20A, 32/30A, 63/60A e 125/100A (>50V) – Calibri “Not Go” per il controllo delle dimensioni d1, d2
Missione: Non vanno misurati, d1 d2, dimensioni minime, criteri di rifiuto, non accettazione |
14 |
| 3 | IEC 60309 Fig.203 | Spine e prese per elettrodomestici da 16/20A, 32/30A, 63/60A e 125/100A (>50V) – Calibri “Go” per il controllo delle dimensioni d2, d4, l1
Missione: Indicatori di direzione, d2 d4 l1, prese per apparecchi, dimensioni massime, accettazione |
12 |
| 4 | IEC 60309 Fig.204 | Spine e prese per elettrodomestici da 16/20A, 32/30A, 63/60A e 125/100A (>50V) – Calibri “No Go” per il controllo delle dimensioni d2, d4
Missione: Calibri No Go, d2 d4, dimensioni minime, rifiuto, non conformità |
19 |
| 5 | IEC 60309 Fig.205 | Prese e connettori da 16/20A e 32/30A (≤50V) – Calibri per la verifica della compatibilità
Missione: Compatibilità indicatori, intercambiabilità, compatibilità di accoppiamento, connettori per prese ≤50V |
1 |
| 6 | IEC 60309 Fig.206 | Spine e prese per elettrodomestici da 16/20A e 32/30A (≤50V) – Indicatori per la verifica della compatibilità
Missione: Compatibilità indicatori, intercambiabilità, compatibilità di accoppiamento, ingressi spine ≤50V |
1 |
| 7 | IEC 60309 Fig.207 | Nessun calibro per prese e connettori da 16/20A, 32/30A, 63/60A e 125/100A (>50V)
Missione: Non sono richiesti misuratori, alcuni controlli non necessitano di misuratori, connettori per prese >50V |
7 |
| 8 | IEC 60309 Fig.208 | Spine e prese per apparecchi da 16/20A e 32/30A (≤50V) – Misuratori per il controllo della rigidità di involucri termoplastici in condizioni di umidità e calore
Missione: Misuratori di rigidità, custodie termoplastiche, condizioni calde e umide, resistenza meccanica, controllo della deformazione |
1 |
| 9 | IEC 60309 Fig.211 | Misuratori per il controllo di prese di corrente da 16/20A, 32/30A, 63/60A e 125/100A (>50V)
Missione: Controllo calibri, verifica prese, controllo funzionale dimensionale, >50V |
7 |
| 10 | IEC 60309 Fig.212 | Prese di corrente da 16/20A e 32/30A (≤50V) – Misuratori per il controllo della rigidità di involucri termoplastici in condizioni di umidità e calore
Missione: Indicatori di rigidità, custodie termoplastiche, condizioni calde e umide, resistenza della custodia, prese ≤50V |
2 |
| 11 | IEC 60309 Fig.213 | Misuratore per il controllo dei fori di fase
Missione: Misuratore di fori di fase, verifica delle dimensioni delle posizioni dei fori, correttezza dei contatti di polarità |
4 |
| 12 | IEC 60309 Fig.215 | Prese e connettori (materiale elastico o termoplastico) – Calibro per la verifica dell’impossibilità di inserzione unipolare di spine bipolari 10/16A 250V
Missione: Prevenzione dell'inserzione unipolare, protezione di sicurezza, prevenzione del rischio di scosse elettriche, custodie termoplastiche resilienti |
1 |
Garantisci la piena conformità alla norma IEC 60309-2 e semplifica il processo di certificazione.
Contattaci subito per un preventivo dettagliato, per richiedere un certificato di calibrazione o per una configurazione personalizzata del tuo kit. Disponibilità limitata: assicurati subito il tuo set di misuratori professionali!
Applicazioni degli indicatori IEC 60309
Questo set di indicatori IEC 60309 è ampiamente utilizzato nei seguenti scenari:
- Produttori di spine e prese industriali (controllo qualità della linea di produzione e ispezione finale)
- Laboratori di prova e organismi di certificazione di terze parti (CB, CE, CCC, UL, ecc.)
- Team di ricerca e sviluppo di apparecchiature elettriche e sviluppo di prodotti
- Reparti di garanzia della qualità nella produzione di raccordi e raccordi per elettrodomestici
- Importatori/esportatori per l'ispezione delle merci in entrata e la verifica della conformità
- Centri di formazione e istituti tecnici per l'istruzione standard IEC
Perché i nostri calibri garantiscono la piena conformità alla norma IEC 60309?
Noi di KINGPO comprendiamo che la precisione è l'unico ponte tra un prodotto e la sua certificazione di sicurezza. I nostri set di calibri IEC 60309 sono progettati per eliminare il margine di errore nei test di spine e prese industriali.
1. Rigoroso rispetto della geometria standard
Ciascun indicatore è progettato in conformità al 100% con i più recenti disegni tecnici delle norme IEC 60309-1 e IEC 60309-2 (Figure da 101 a 110).
-
Tolleranza di precisione: Manteniamo tolleranze fino a +/- 0.01 mm, più rigorose rispetto ai requisiti standard, garantendo che i risultati dei test siano ripetibili e accettati a livello globale.
-
Copertura completa: I nostri kit coprono l'intera gamma di configurazioni da 16A, 32A, 63A e 125A.
2. Lavorazione di materiali di alta qualità e durezza
Un calibro che si usura rapidamente rappresenta un problema. Per garantire la stabilità dimensionale a lungo termine:
-
Materiale: Utilizziamo acciaio per utensili temprato di prima qualità con dilatazione termica minima.
-
Durezza superficiale: Ogni superficie di contatto viene trattata termicamente fino a raggiungere una durezza HRC di 58-62. Ciò previene la deformazione durante i test di inserimento ripetuti.
3. Calibrazione e controllo qualità tracciabili
-
Ispezione di fabbrica: Ogni singolo pezzo viene sottoposto a un'ispezione tramite CMM (Macchina di Misura a Coordinate).
-
Certificazione: Forniamo di serie un rapporto di calibrazione di fabbrica. Supportiamo inoltre certificati di calibrazione di terze parti (come CNAS o ISO 17025) per soddisfare i requisiti di audit del vostro laboratorio.
4. Progettato da esperti per la massima usabilità.
-
Ruvidezza della superficie: Ottimizzato a Ra <= 0.4 µm per fornire una risposta tattile accurata durante i test di forza di estrazione.
-
Marcatura incisa al laser: Ogni strumento è chiaramente contrassegnato a laser con la relativa norma di riferimento e il numero di figura, prevenendo errori in ambienti di laboratorio affollati.
Kit completo di calibri di conformità IEC 60309 | Calibri passa/non passa IEC 60309-2 Fig. 201-215 | KingPo
Kit completo di strumenti di misura IEC 60309 per la conformità allo standard – Guida completa agli strumenti di misura per la norma IEC 60309-2
Introduzione agli strumenti di misura IEC 60309
Migliori Kit completo di misurazione conforme alla norma IEC 60309 È uno strumento essenziale per produttori, laboratori di prova e organismi di certificazione per verificare l'intercambiabilità dimensionale e i requisiti di sicurezza di spine, prese e connettori industriali secondo la norma IEC 60309-2:2021.
Il set completo di KingPo comprende circa 76 calibri di precisione in acciaio inossidabile temprato, che coprono le figure da 201 a 215, con design passa/non passa per test rapidi di conformità/non conformità.
Perché utilizzare i manometri conformi alla norma IEC 60309-2?
- Garantire la piena conformità alle normative CB, CE, CCC e ad altre certificazioni.
- Verificare la compatibilità dimensionale per dispositivi da 16/20 A a 125/100 A.
- Test per configurazioni di tensione >50V e ≤50V
- Verificare la rigidità degli involucri termoplastici e la prevenzione dell'inserimento unipolare.
- Ridurre i rischi di mancata certificazione e migliorare la qualità del prodotto.
Norma IEC 60309-1 vs. norma IEC 60309-2
IEC 60309-1Requisiti generali per spine, prese e connettori per uso industriale (sicurezza, prestazioni, metodi di prova).
IEC 60309-2Requisiti di intercambiabilità dimensionale per accessori a perno e tubo di contatto (dimensioni e misure specifiche).
Elenco completo dei calibri IEC 60309-2 (Fig. 201 – Fig. 215)
| figura | Corrente nominale | Tipo | Missione |
|---|---|---|---|
| Fig.201 | 16/20A – 125/100A (>50V) | Go Gauges | Verificare le dimensioni massime d1, d2, l1 per prese e connettori. |
| Fig.202 | 16/20A – 125/100A (>50V) | Indicatori di non passaggio | Verificare le dimensioni minime d1, d2 per prese e connettori |
| Fig.203 | 16/20A – 125/100A (>50V) | Go Gauges | Verificare le dimensioni massime d2, d4, l1 per spine e ingressi degli apparecchi. |
| Fig.204 | 16/20A – 125/100A (>50V) | Indicatori di non passaggio | Verificare le dimensioni minime d2 e d4 per spine e prese degli apparecchi. |
| Fig. 208 / 212 | ≤50V | Misuratori di rigidità | Test di rigidità dell'involucro termoplastico in condizioni di calore e umidità |
| Fig.215 | Prese di corrente | Polo singolo | Verificare l'impossibilità di inserimento unipolare (funzione di sicurezza) |
Il kit KingPo comprende tutte le figure con tracciabilità completa e certificati di calibrazione.
20 parole chiave di alto valore a coda lunga
-
- Kit completo di misurazione IEC 60309 per la conformità
- Kit di misuratori per prese a spina IEC 60309-2
- Norma IEC 60309 per calibri passa/non passa per spine industriali
- Acquista il set di misuratori di conformità IEC 60309
- calibri di prova IEC 60309 in acciaio inossidabile temprato
- IEC 60309 figura 201-215 set di calibri
- Set di calibri di calibrazione IEC 60309-2 con certificato
- Set di misuratori IEC 60309 16A 32A 63A 125A
- set di manometri kingpo iec 60309
- Contenitore termoplastico con misuratore di rigidità IEC 60309
Classificazione delle parole chiave e analisi SEO
| Tipo | Esempi | Livello di difficoltà | Valore commerciale |
|---|---|---|---|
| Informativo | IEC 60309 figura 201-215 elenco dei calibri Test di rigidità secondo la norma IEC 60309-2 |
Medio | Medio |
| navigazione | set di manometri kingpo iec 60309 | Basso | Media altezza |
| transazionale | acquista il kit completo di manometri IEC 60309 Set di strumenti di misura IEC 60309 con certificato di calibrazione. |
Media altezza | Alto |
3 parole chiave "Oceano Blu" (bassa concorrenza, alto potenziale)
- Kit completo di strumenti di misurazione per la conformità alla norma IEC 60309-2 con certificato di calibrazione.
- Set di calibri IEC 60309 per la certificazione CB, CE e CCC.
- IEC 60309 figura 208 212 misuratore di rigidità termoplastico

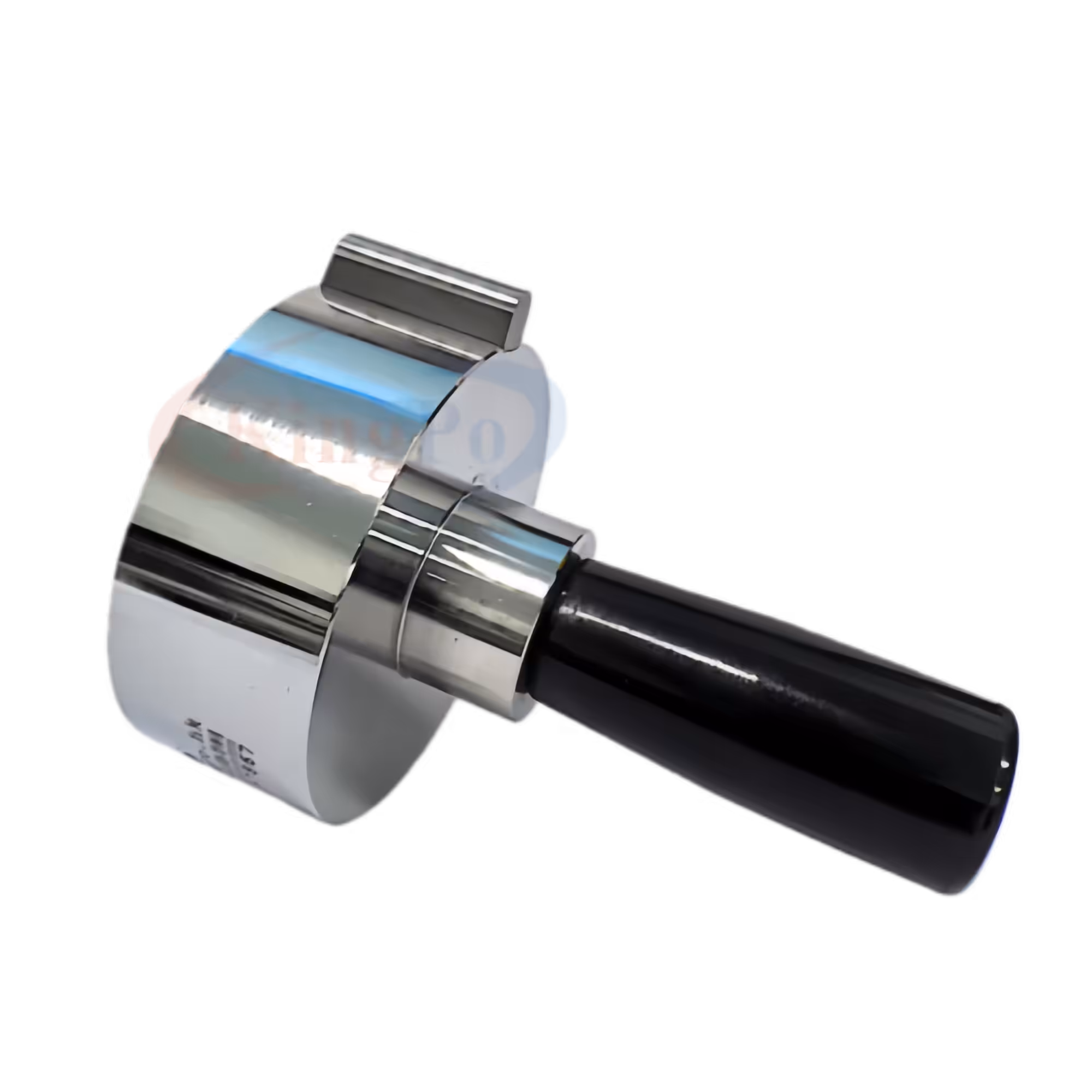

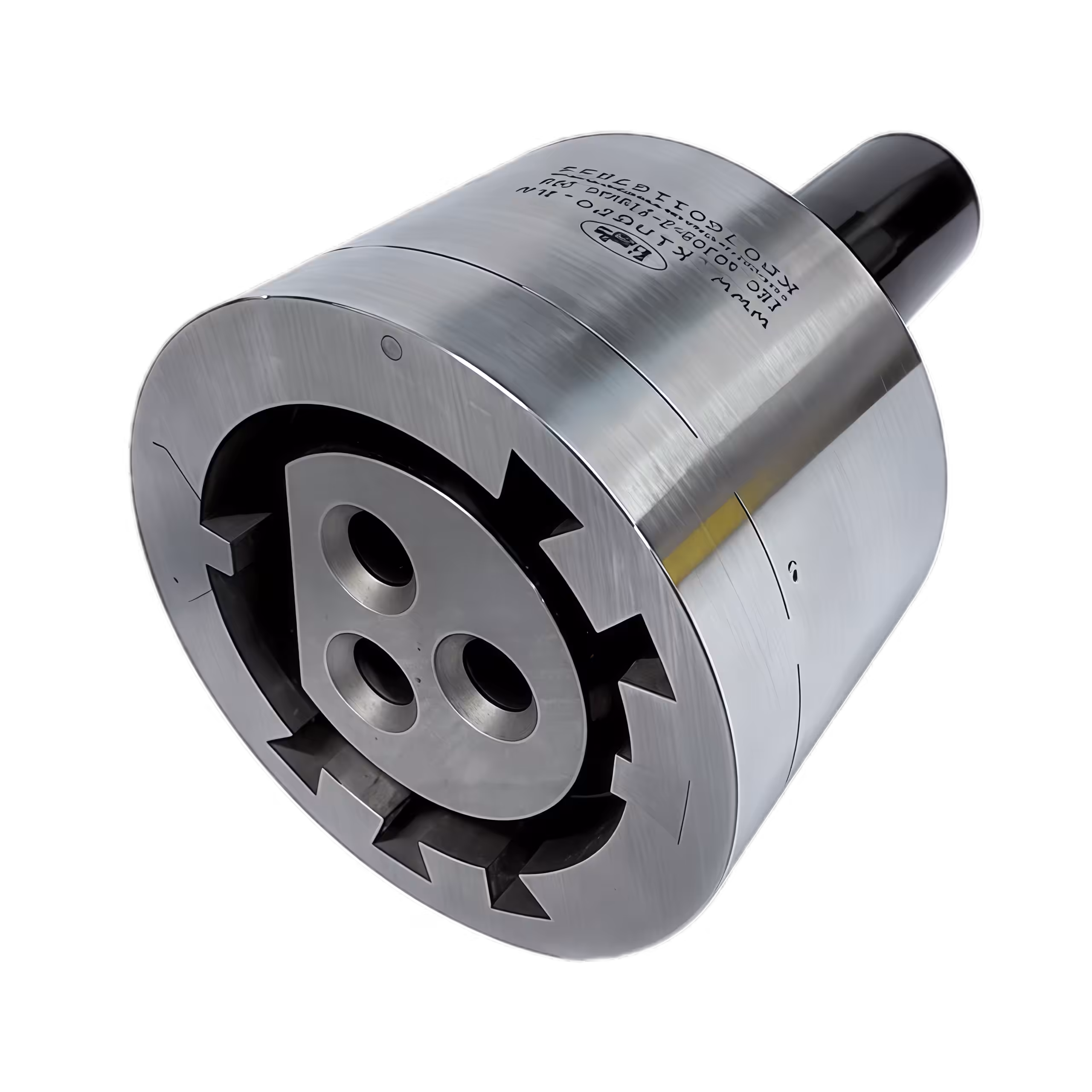

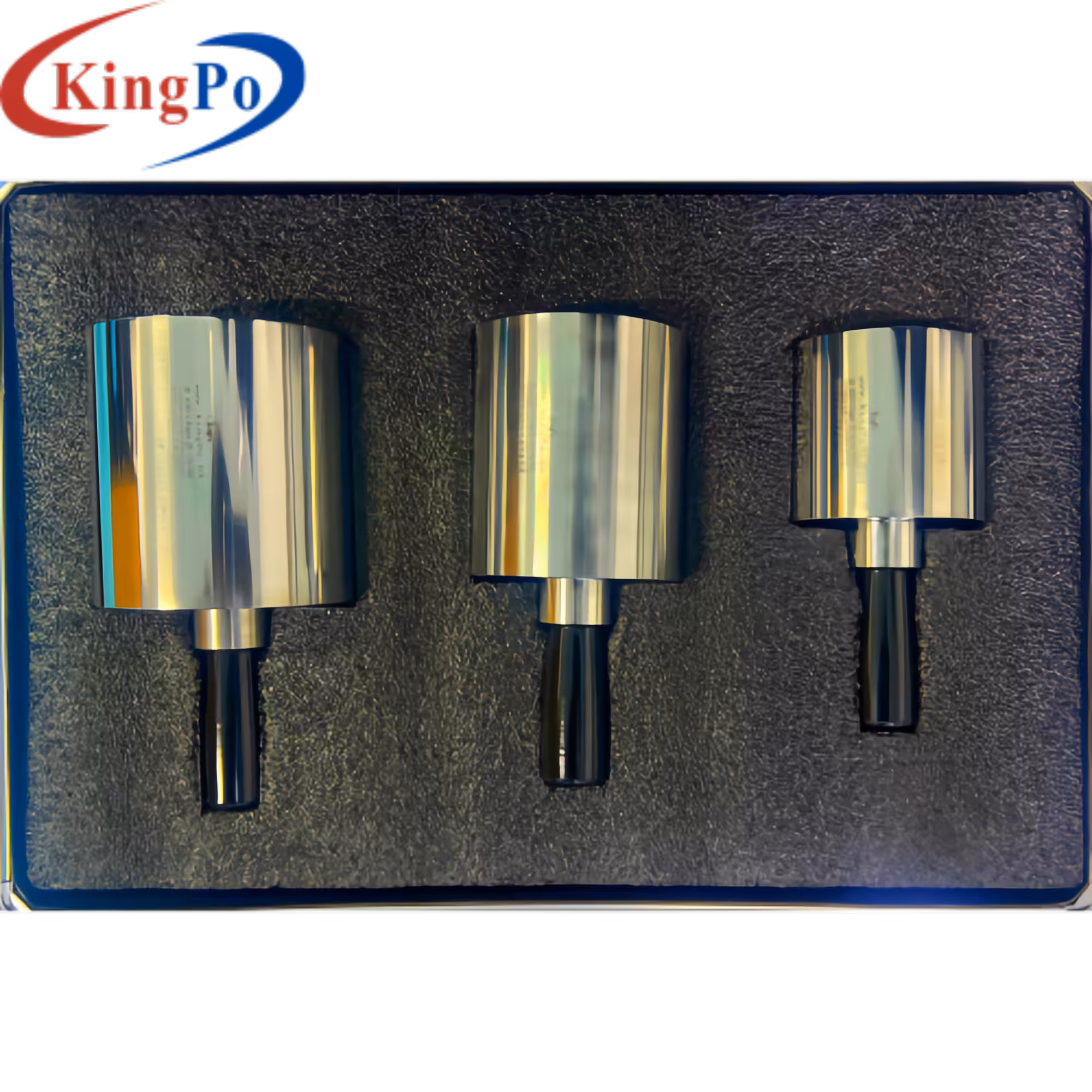

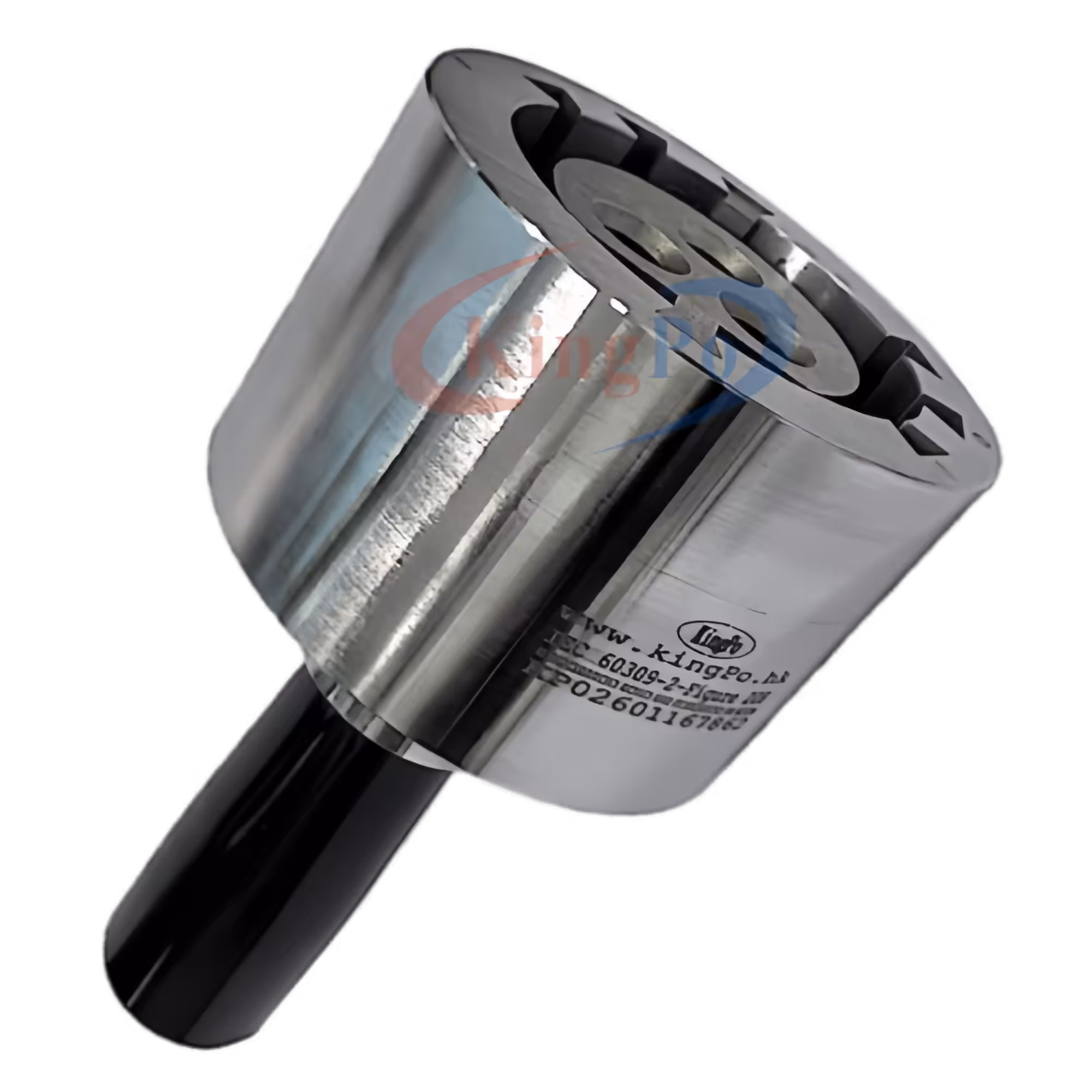

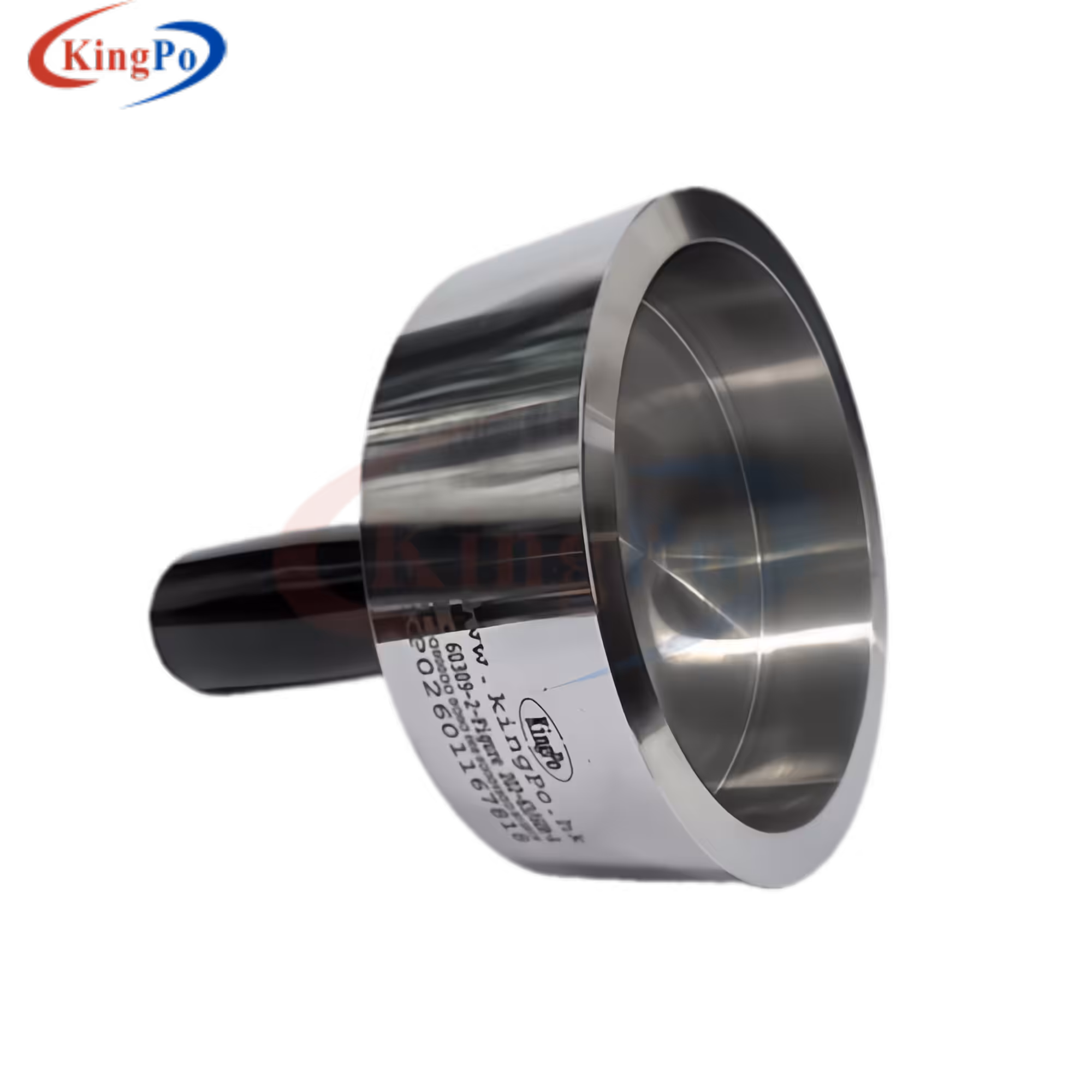

Visualizzazione dettagliata del misuratore IEC 60309
