جهاز اختبار تيار التسرب القابل للبرمجة وفقًا لمعيار IEC 60601-1 | معدات اختبار السلامة الكهربائية الطبية
يقوم جهاز اختبار تيار التسرب القابل للبرمجة IEC 60601-1 بإجراء اختبارات السلامة الكهربائية الطبية باستخدام أوضاع متعددة لتيار التسرب.
- الامتثال القياسي: IEC60601-1، IEC61010-1، IEC60335-1، IEC60950-1، IEC60065، IEC60598-1، IEC60990 – اختبارات السلامة الكهربائية الطبية والمنزلية
- أوضاع القياس: التيار المتردد، التيار المتردد + التيار المستمر، الذروة، التيار المستمر - أربع طرق للكشف
- النطاقات الحالية20 ميكرو أمبير / 200 ميكرو أمبير / 2 مللي أمبير / 20 مللي أمبير مع حدود عليا/سفلى قابلة للبرمجة
- العرضشاشة TFT مقاس 5.6 بوصة (640×480) لعرض إعدادات واختبارات واضحة
- مخزن البياناتتصدير بتنسيق Excel عبر قرص USB مع دعم ترقية البرامج
- واجهات: RS232، PLC، LAN/RS485/USB اختياري وجهاز مسح الرموز
- الطاقة المساعدة: مصدر طاقة معزول مدمج لاختبار المعدات الطبية
- الحد الأدنى للطلب: 1
- فترة التسليم: 30 يوم عمل
وصف جهاز اختبار تيار التسرب القابل للبرمجة
جهاز اختبار تيار التسرب القابل للبرمجة وفقًا لمعيار IEC 60601 | معدات اختبار السلامة الكهربائية الطبية
جهاز اختبار تيار التسرب القابل للبرمجة IEC 60601 | معدات اختبار السلامة الكهربائية الطبية هو جهاز اختبار سلامة عالي الدقة ومتعدد المعايير من إنتاج شركة KingPo. وهو مصمم لقياس تيار التسرب (تيار التلامس وتيار الموصل الواقي) بشكل آلي في المعدات الكهربائية الطبية وغيرها من المنتجات الكهربائية وفقًا لمعيار IEC60601-1 والعديد من معايير السلامة الدولية ذات الصلة.
معلومات تقنية
| معامل | المواصفات الخاصه | ملاحظة / ملاحظات |
|---|---|---|
| Standard | IEC60601-1، IEC61010-1، IEC60335-1، IEC60950-1، IEC60065، IEC60598-1، IEC60990 | دعم شبكات متعددة لجسم الإنسان |
| العرض | شاشة TFT مقاس 5.6 بوصة (640×480) | واجهة جذابة وغنية بالمعلومات |
| أنماط تيار التسريب | تيار متردد، تيار متردد + تيار مستمر، ذروة، تيار مستمر | أربع طرق للكشف |
| النطاقات الحالية | 20 ميكرو أمبير / 200 ميكرو أمبير / 2 مللي أمبير / 20 مللي أمبير | حدود عليا/سفلى قابلة للبرمجة |
| مجال الجهد الكهربائي | 30.0 V - 300.0 V | دقة ±(2% من القراءة + 2 فولت) |
| وقت الاختبار | 0.0 أو 0.3–999.9 ثانية | 0 = اختبار مستمر |
| الوقت الفاصل | 0.0-999.9 ثانية | 0 = إيقاف الفاصل الزمني |
| مخزن البيانات | تنسيق Excel عبر قرص USB | دعم تحويل الملفات ومسح رمز التحقق |
| واجهات | RS232، معيار PLC؛ LAN/RS485/USB اختياري | سهولة التكامل مع أنظمة الاختبار الآلية |
| مزود الطاقة (PSU) | تيار متردد 220 فولت ±10%، 50 هرتز، 500 واط | طاقة المختبر أحادية الطور |
بناء احترافي ودقة فنية

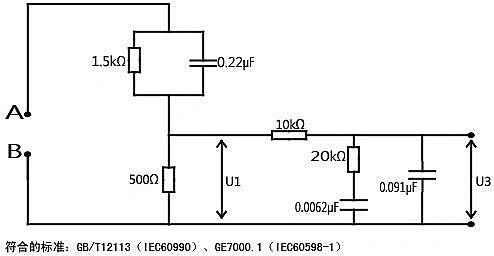

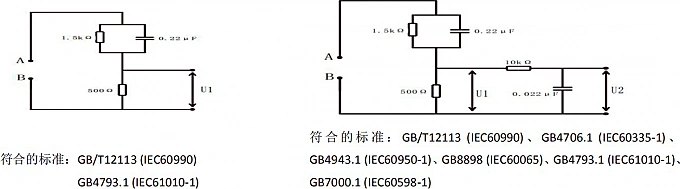

يتميز جهاز الاختبار بهيكل صغير الحجم ومتين، مزود بشاشة ملونة TFT عالية الدقة مقاس 5.6 بوصة لعرض واضح وفوري لمعايير ونتائج الاختبار. تدعم دوائر القياس الدقيقة أربعة أوضاع لتيار التسريب مع شبكات مقاومة مخصصة لجسم الإنسان تحاكي الاستجابة الفسيولوجية بدقة. يضمن مصدر الطاقة المساعد الداخلي عالي العزل إجراء اختبار آمن للأجهزة الطبية دون أي تداخل خارجي.
تتيح تسلسلات الاختبار القابلة للبرمجة، وإدارة الملفات متعددة الخطوات، وإمكانية تصدير البيانات إلى قرص USB باستخدام برنامج Excel، معالجة البيانات بكفاءة عالية في بيئات الإنتاج أو المختبرات. تشمل ميزات الأمان قفل لوحة المفاتيح لمنع التغييرات غير المصرح بها، والتقييم التلقائي للنجاح أو الفشل، وخيارات واجهة شاملة (RS232، وPLC، وLAN/RS485/USB اختيارية) للتكامل السلس مع خطوط الاختبار الآلية. يوفر هذا المزيج من دقة الأجهزة ومرونة البرامج قياسات تيار التسرب قابلة للتكرار والتتبع وجاهزة للتدقيق.
اختبار مبدأ
يطبق الجهاز جهد اختبار (30-300 فولت) على المعدات قيد الاختبار، ويقيس تيار التسريب الناتج المتدفق عبر شبكات محاكاة لجسم الإنسان. تتوفر أربعة أوضاع للكشف (تيار متردد، تيار متردد + تيار مستمر، ذروة، تيار مستمر) لرصد خصائص التسريب المختلفة. يقارن النظام تلقائيًا القيم المقاسة بالحدود العليا والدنيا القابلة للبرمجة، ويسجل النتائج لتقييم مدى الامتثال.
تخفيف الأخطاء الشائعة
لضمان نتائج دقيقة وقابلة للتكرار، تحقق دائمًا من اختيار شبكة جسم الإنسان الصحيحة وفقًا للمعيار المطبق، ومن توصيل أسلاك الاختبار بإحكام دون وجود أي سعة كهربائية طفيلية. يمنع المعايرة الدورية لقنوات الجهد والتيار، إلى جانب التحقق من عزل الطاقة المساعدة، انحراف القياسات، ويضمن بقاء بيانات الامتثال قابلة للدفاع عنها أثناء عمليات التدقيق.
حالات الاستخدام الأساسية والقيمة التجارية
يُستخدم جهاز اختبار تيار التسريب القابل للبرمجة IEC 60601 للتحقق من سلامة المعدات الكهربائية الطبية أثناء التحقق من صحة التصميم، واختبار خط الإنتاج، والحصول على شهادات الاعتماد من جهات خارجية. فهو يمكّن المصنّعين من التأكد من الامتثال لحدود تيار التسريب الصارمة، والحد من مخاطر سلامة المرضى، وتسريع الحصول على الموافقات التنظيمية للأجهزة الطبية.
التطبيقات الصناعية وسيناريوهات المختبرات
- مصنعي الأجهزة الطبية – اختبار تيار التسرب في خط الإنتاج لمعدات ملامسة المرضى وفقًا للمعيار IEC60601-1
- مختبرات إصدار الشهادات التابعة لجهات خارجية – اختبار الامتثال القابل للتتبع وفقًا لمعيار IEC60601-1 ومعايير السلامة المنزلية/الطبية المتعددة
- أقسام البحث والتطوير – التقييم الدقيق وتحسين تصميمات العزل والتأريض للمنتجات الطبية الجديدة
- فرق مراقبة الجودة – اختبار دفعي عالي الإنتاجية للأجهزة الطبية الكهربائية والأجهزة المنزلية
- مُكاملِي أنظمة الاختبار الآلي – التكامل عبر واجهات PLC/RS232/LAN لإجراء اختبارات السلامة الإنتاجية المؤتمتة بالكامل
مزايا الشراء الاستراتيجي والدعم العالمي
- اختبار عالي الكفاءةيتميز هذا النظام بأربعة أوضاع لتيار التسرب، وتسلسلات متعددة الخطوات قابلة للبرمجة، وشاشة TFT مقاس 5.6 بوصة، مما يوفر نتائج سريعة وقابلة للتكرار لاختبارات السلامة الطبية بأقل تدخل من المشغل.
- التصنيع المعتمدبصفتها شركة مصنعة حاصلة على شهادات ISO 9001/14001/45001 و CE بالإضافة إلى شهادات SGS و PSE و RoHS، تضمن KingPo أن كل جهاز اختبار مصمم وفقًا لأعلى معايير الجودة الدولية.
- الموثوقية والدعمتخضع كل وحدة لمعايرة صارمة في مصنعنا في دونغقوان، وهي مدعومة بضمان كامل لمدة عام واحد، وإرشادات التركيب في الموقع، ودعم هندسي تقني مدى الحياة لضمان عائد استثمار المختبر على المدى الطويل.
الامتثال والضمان التنظيمي
صُمم هذا الجهاز وصُنع وفقًا للمعيار IEC60601-1 والعديد من المعايير ذات الصلة (IEC61010-1، IEC60335-1، IEC60950-1، IEC60065، IEC60598-1، IEC60990) لاختبار تيار التسرب في الأجهزة الكهربائية الطبية والمنزلية. يوفر الجهاز طريقة موحدة وقابلة للتتبع لقياس تيار التلامس وتيار الموصل الواقي، مما يضمن استيفاء المنتجات لمستويات السلامة المطلوبة للمريض والمستخدم.
للحصول على معلومات مفصلة حول اختبار تيار التسرب وفقًا لمعيار IEC60601-1، يرجى الرجوع إلى أحدث إصدار من IEC60601-1يوصى بالتحقق المنتظم من دوائر القياس وشبكات جسم الإنسان للحفاظ على إمكانية التتبع.
استفسار فني عن جهاز اختبار تيار التسرب القابل للبرمجة وفقًا لمعيار IEC 60601
تتخصص شركة KingPo في معدات اختبار السلامة الكهربائية. إذا كنتم بحاجة إلى اختبار دقيق لتيار التسرب وفقًا لمعيار IEC60601-1 للأجهزة الطبية، فإن فريقنا الهندسي قادر على تقديم الدعم الفني وتوصيات التكوين.
القيمة الأساسية التي نقدمها لكم
- أربعة أوضاع لتيار التسريب (تيار متردد / تيار متردد + تيار مستمر / ذروة / تيار مستمر) مع حدود قابلة للبرمجة
- شاشة TFT مقاس 5.6 بوصة وإمكانية تصدير بيانات Excel من قرص USB
- مزود طاقة مساعد مدمج لاختبار المعدات الطبية
- واجهات متعددة تشمل RS232 وPLC وLAN/RS485/USB اختيارية
- قفل لوحة المفاتيح وإدارة الملفات متعددة الخطوات لزيادة كفاءة الإنتاج
أخبرنا بنوع جهازك الطبي أو متطلبات تيار التسريب المحددة - سيرد فريقنا الهندسي بتوصيات مصممة خصيصًا في غضون 24 ساعة.
الفئة ذات الصلة
| الفئة | العناصر | المواصفات |
|---|---|---|
| الموديل | نموذج رقم: | CS9975-SIW |
| معلمات تيار التسريب | اختبار مدى الجهد | 30.0 فولت ～ 300.0 فولت |
| الجهد الدقة | ±(2% من القراءة + 2 فولت) | |
| قرار الجهد | 0.1V | |
| مزود طاقة خارجي معزول ماكس | 6000VA | |
| المعدات الحالية | 20 ميكرو أمبير، 200 ميكرو أمبير، 2 مللي أمبير، 20 مللي أمبير | |
| طريقة الكشف | التيار المتردد، RMS، الذروة، التيار المستمر | |
| نطاق ضبط الحد الأعلى الحالي | 0.1 ميكرو أمبير ~ 20.00 مللي أمبير | |
| نطاق ضبط الحد الأدنى الحالي | 0.0 ميكرو أمبير ~ حد التيار الأعلى المحدد مسبقًا | |
| معايير السلامة المعمول بها | GB9706.1(IEC60601-1)
GB4793.1(IEC61010-1) GB4706.1(IEC60335-1) GB4943.1(IEC60950-1) GB8898(IEC60065) GB7000.1(IEC60598-1) GB/T12113(IEC60990) |
|
| زمن ارتفاع الجهد | غير قابل للتعديل | |
| نطاق مدة الاختبار | (0.3～999.9) ثانية؛ 0 = وضع الاختبار المستمر | |
| نطاق فترات الاختبار | (0.0～999.9) ثانية؛ 0 = تعطيل وظيفة الفاصل الزمني | |
| مقياس تيار التسرب | قياس المدى الحالي | 0.0 ميكرو أمبير ~ 20.00 مللي أمبير |
| القرار الحالي | نطاق 20 ميكرو أمبير: 0.1 ميكرو أمبير
نطاق 200 ميكرو أمبير: 0.1 ميكرو أمبير نطاق 2 مللي أمبير: 1 ميكرو أمبير نطاق 20 مللي أمبير: 10 ميكرو أمبير |
|
| دقة القياس | ||
| دقة التيار المتردد | I≥5 ميكرو أمبير: ±(2%rdg+0.5%fs)
I≥50 ميكرو أمبير: ±(2%rdg+0.5%fs) |
|
| دقة DC | I≥5 ميكرو أمبير: ±(2%rdg+0.5%fs)
I≥50 ميكرو أمبير: ±(2%rdg+0.5%fs) |
|
| دقة التيار المتردد والتيار المستمر | I≥5 ميكرو أمبير: ±(2%rdg+0.5%fs)
I≥50 ميكرو أمبير: ±(2%rdg+0.5%fs) |
|
| دقة فائقة | I≥50 ميكرو أمبير: ±(2%rdg+2%fs) | |
| مقياس جهد التسريب | نطاق قياس الجهد | 30.0 فولت ～ 300.0 فولت |
| الجهد الدقة | ±(2% من القراءة + 2 فولت) | |
| قرار الجهد | 0.1V | |
| وضع العرض | قيمة الجذر التربيعي المتوسط (RMS) | |
| توقيت وظيفة | نطاق التوقيت | 0 ~ 999.9s |
| قرار التوقيت | 0.1 | |
| دقة التوقيت | ±(1% من القراءة + 50 مللي ثانية) | |
| النظام والتخزين | مجموعات الذاكرة | مجموعات 30 |
| الحد الأقصى لخطوات الاختبار لكل مجموعة | خطوات 99 | |
| مزود الطاقة (PSU) | جهد دخل التشغيل | 220 فولت ± 10٪ ، 50 هرتز |
| وظيفة الملف | استيراد وتصدير الملفات من ذاكرة USB | عائلات |
| تصدير بيانات الاختبار إلى ذاكرة فلاش USB | عائلات | |
| واجهة الاتصالات | الواجهات القياسية | واجهة RS232، واجهة PLC |
